Hallo ihr Lieben,
man wie die Zeit vergeht , seid März 2019 keine Bewegung mehr in diesem Beitrag. Aber ich war zwischenzeitlich nicht inaktiv, es ist weitergegangen , und das möchte ich euch nun überwiegend in Bildern zeigen.

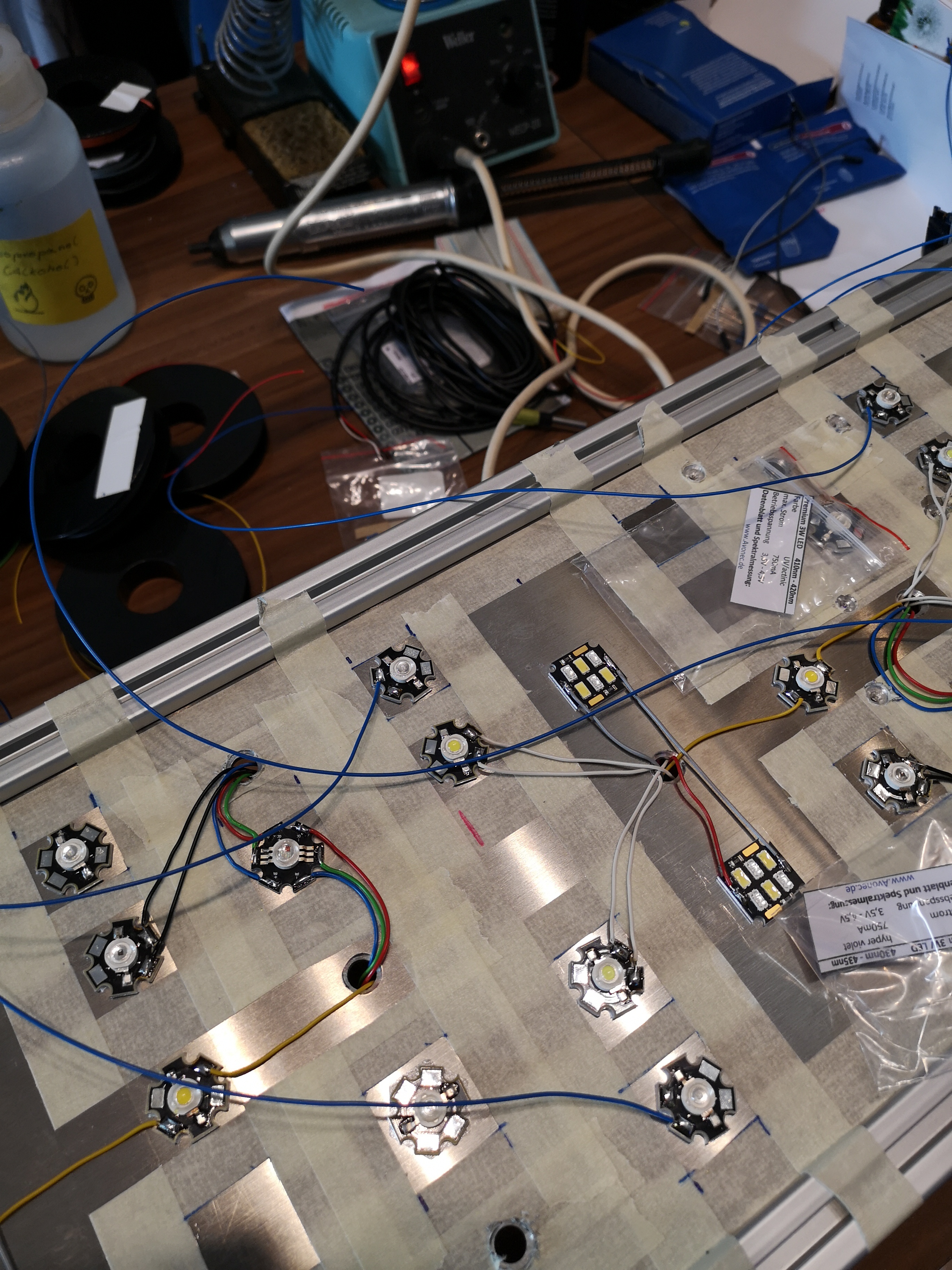

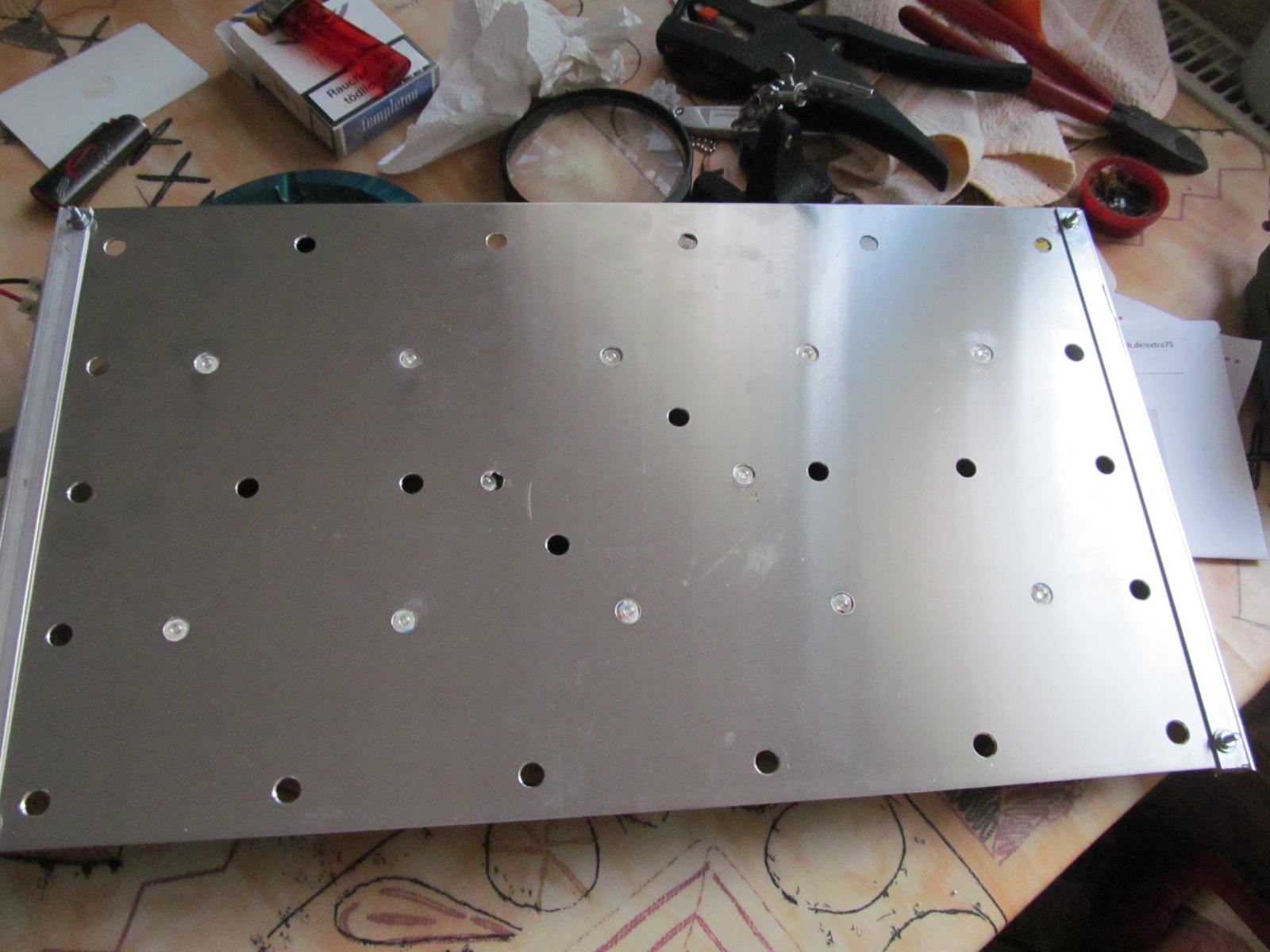

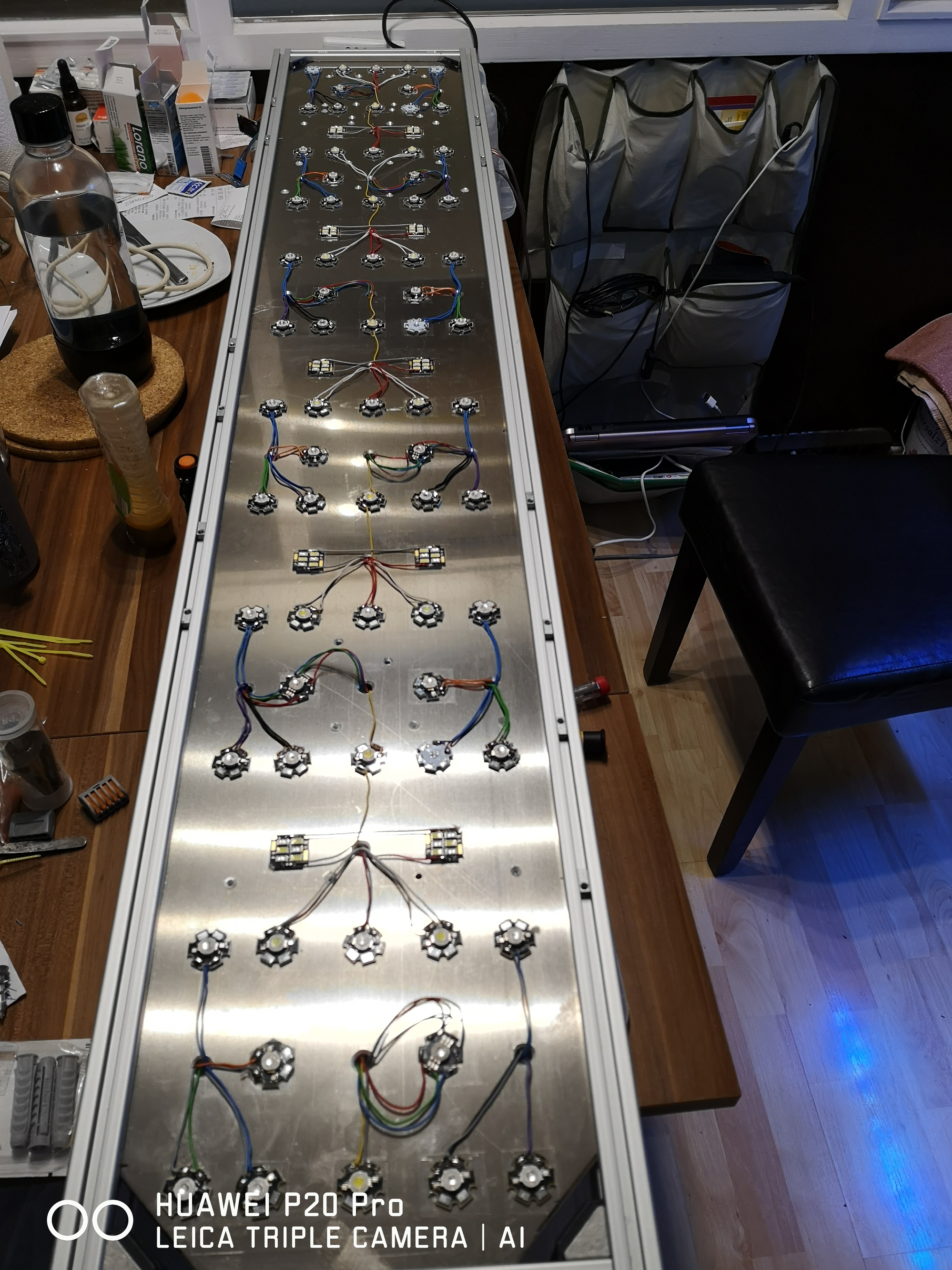

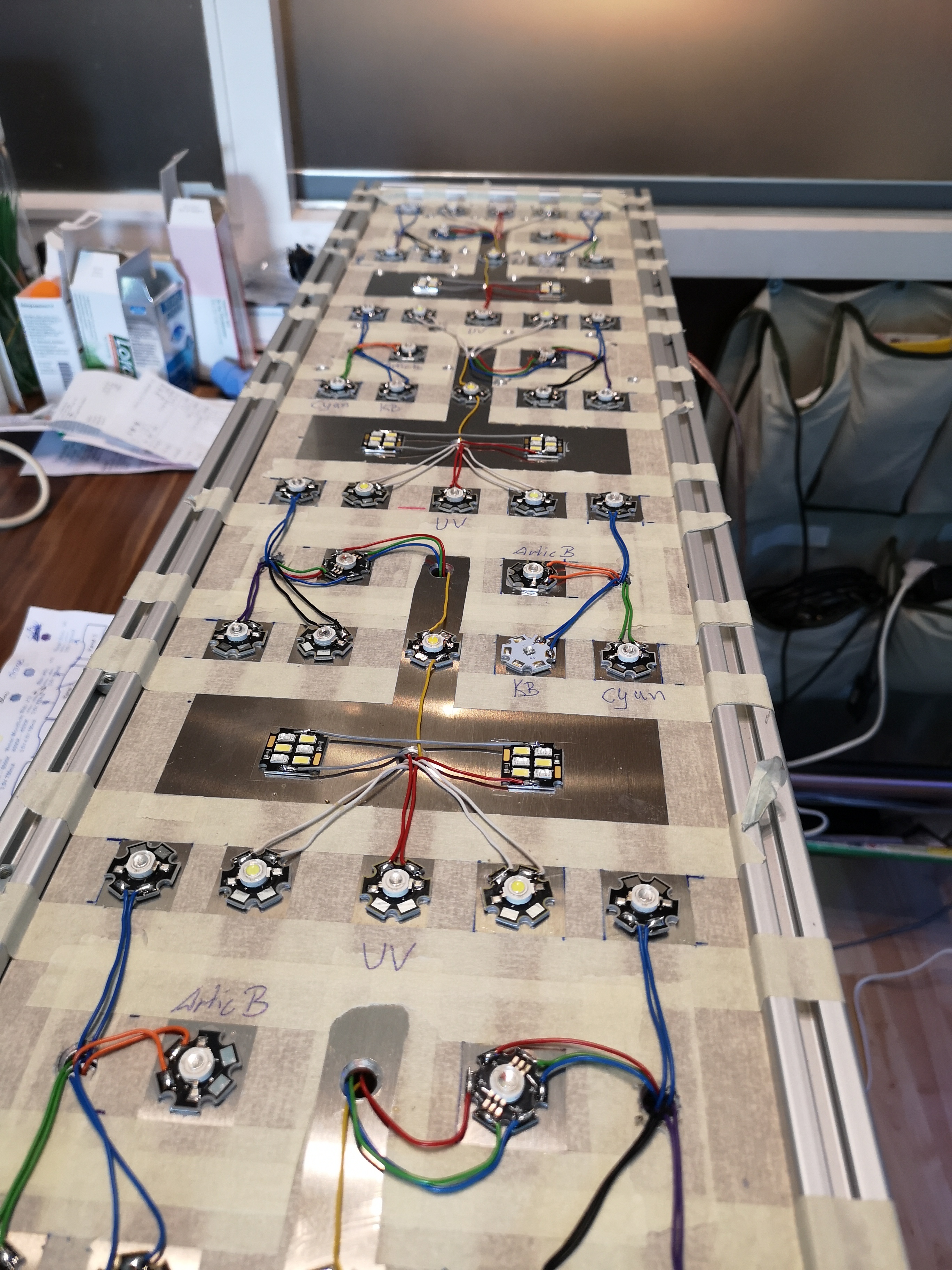

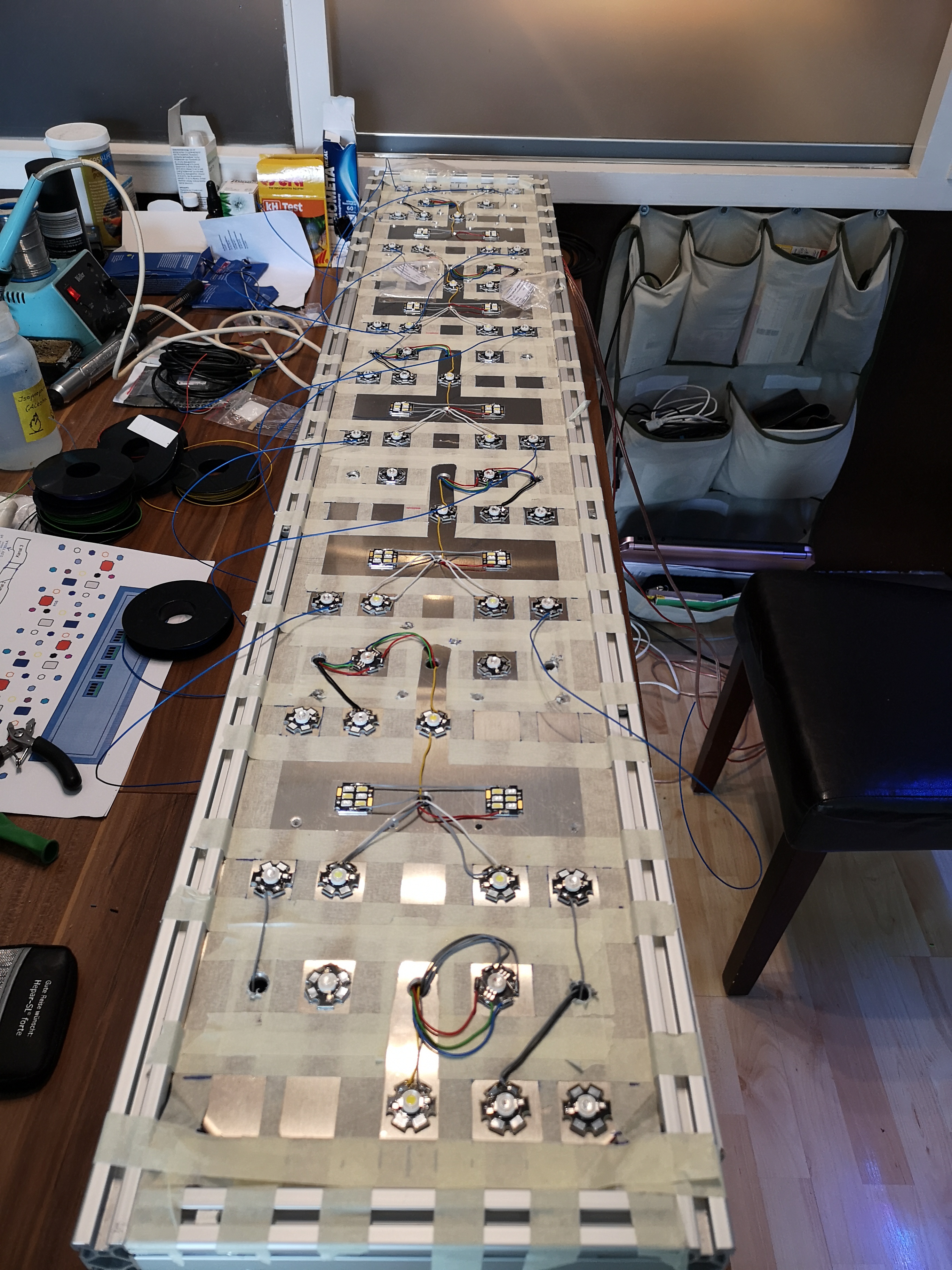

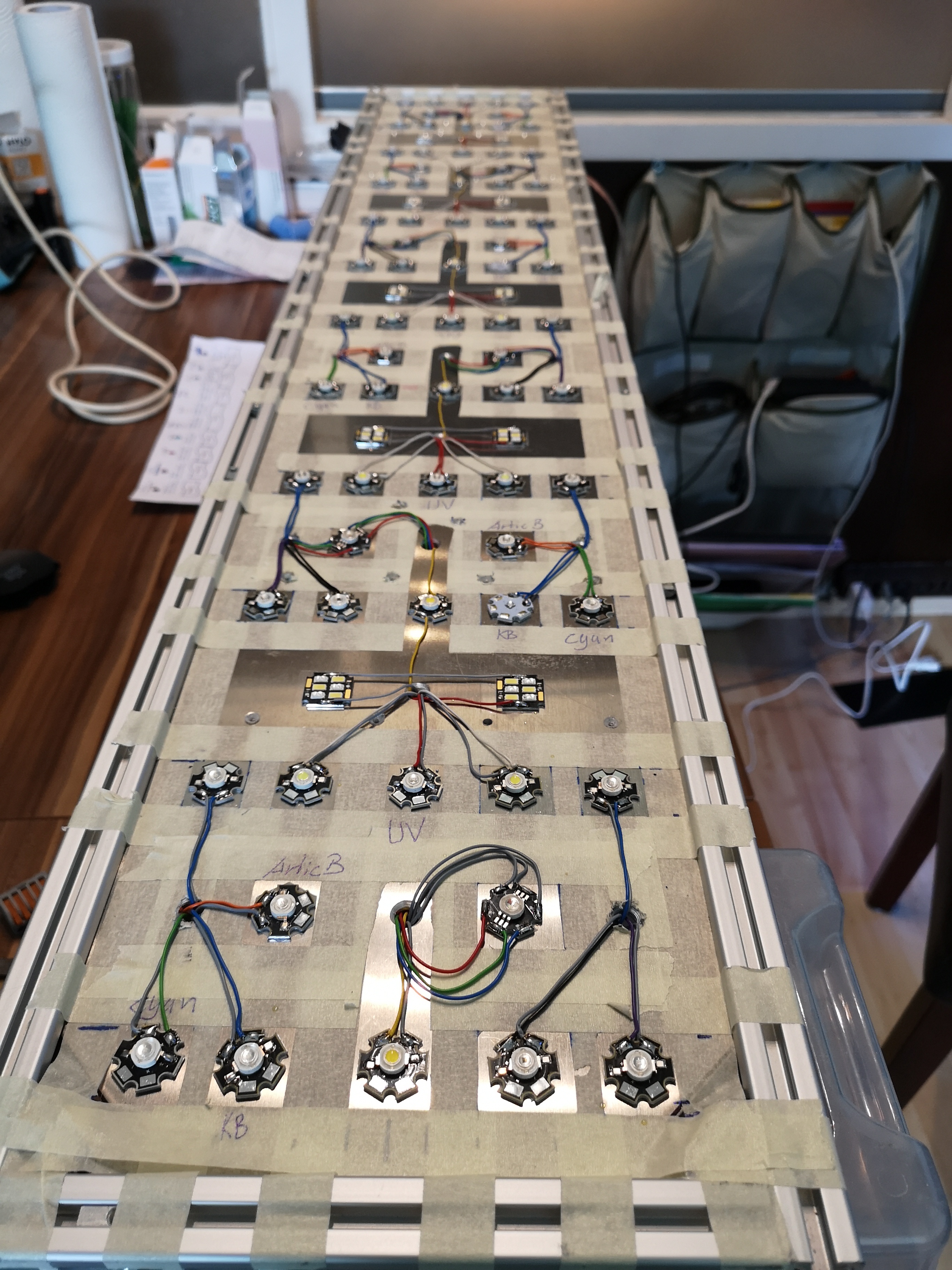

Es ging erstmal mit dem Bestücken und Anschließen der weiteren LED`s weiter:

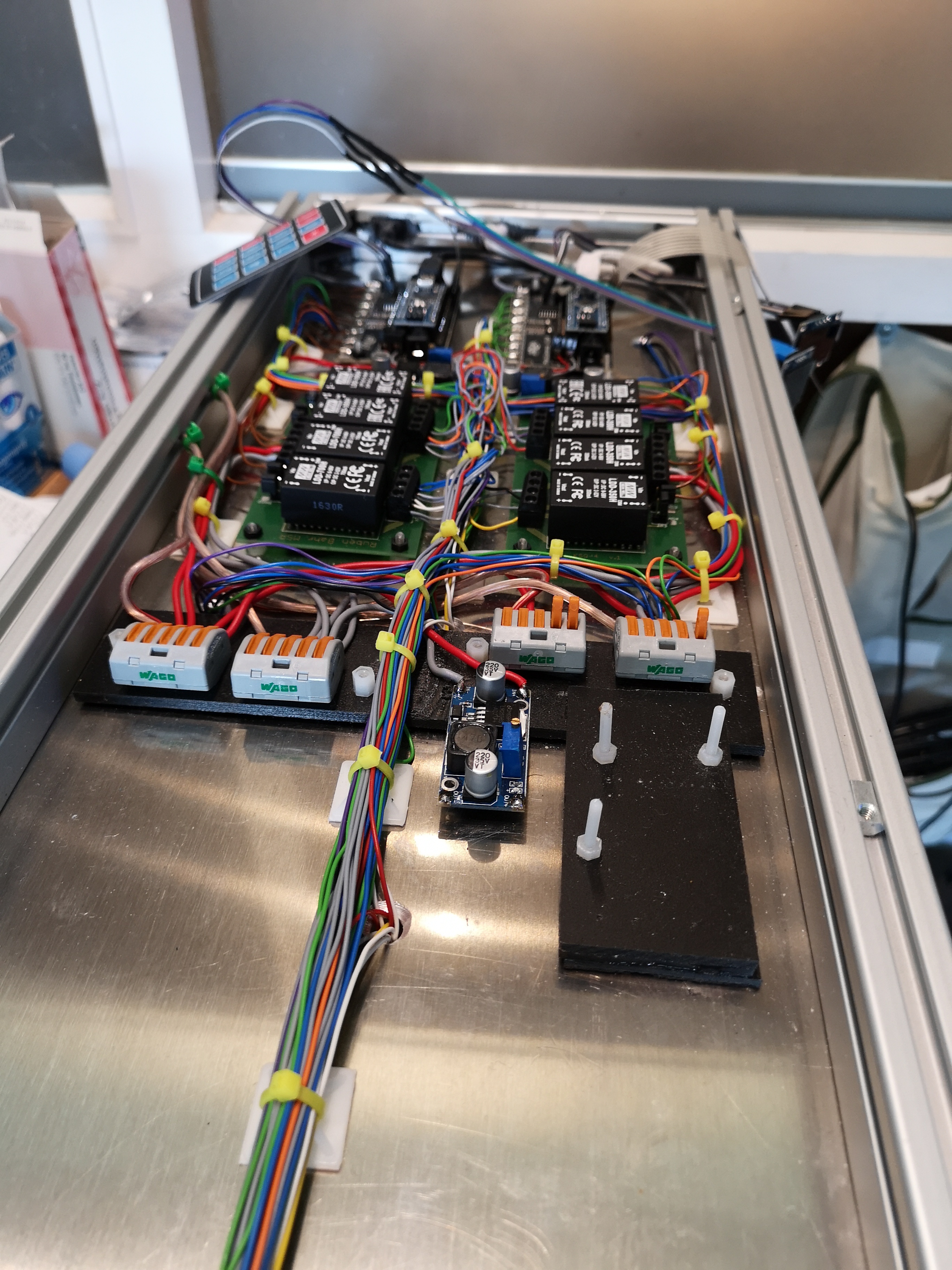

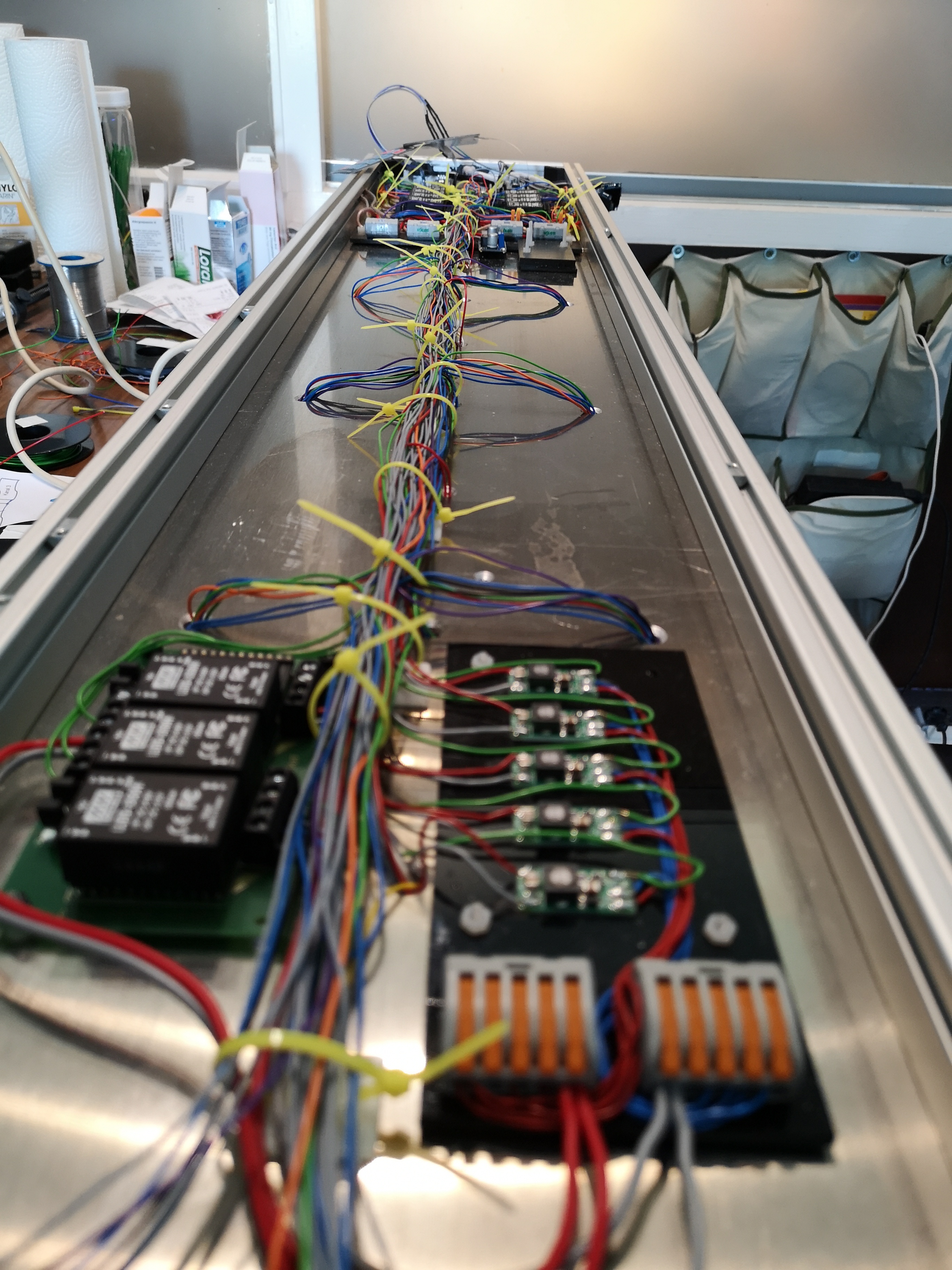

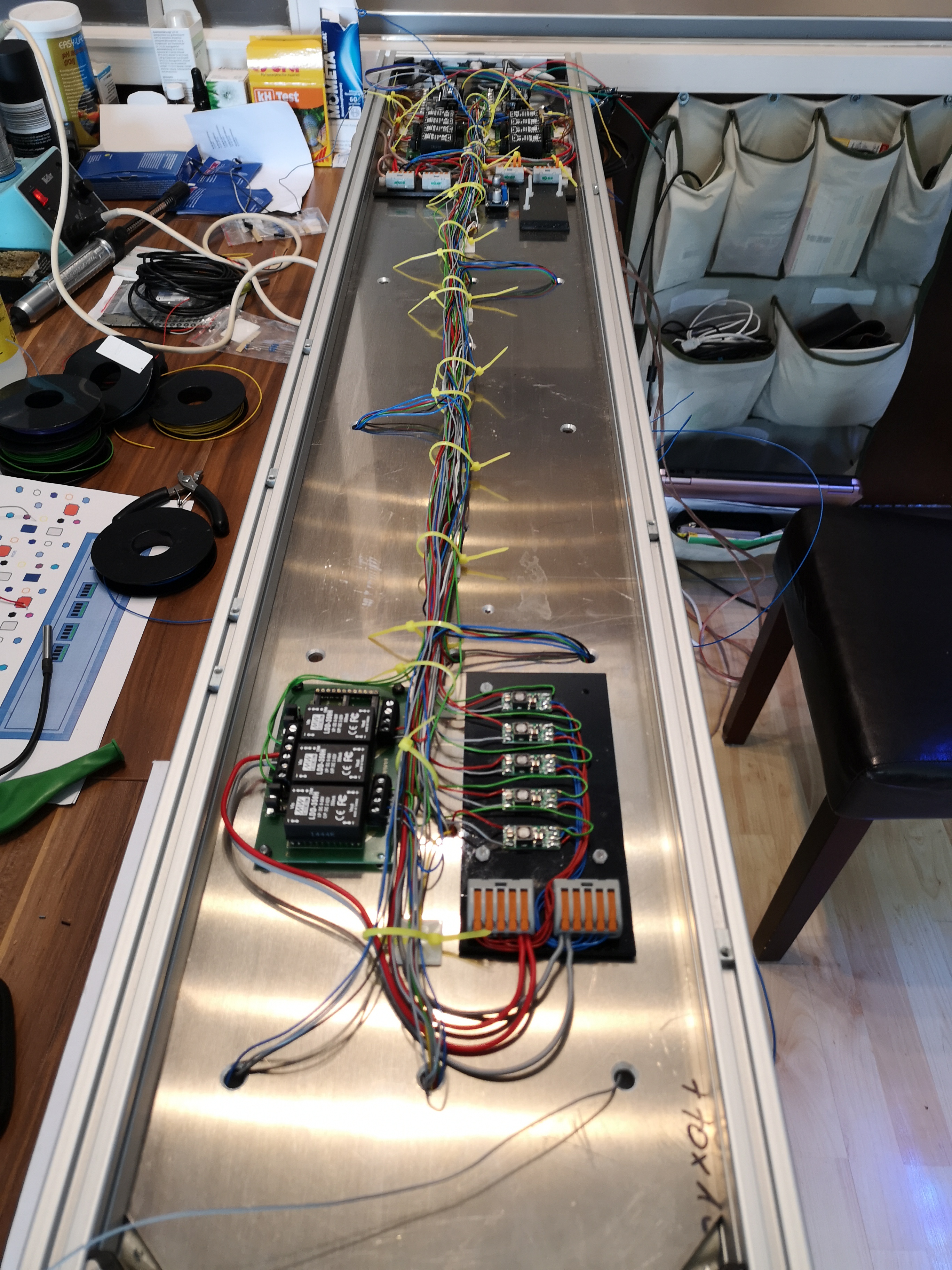

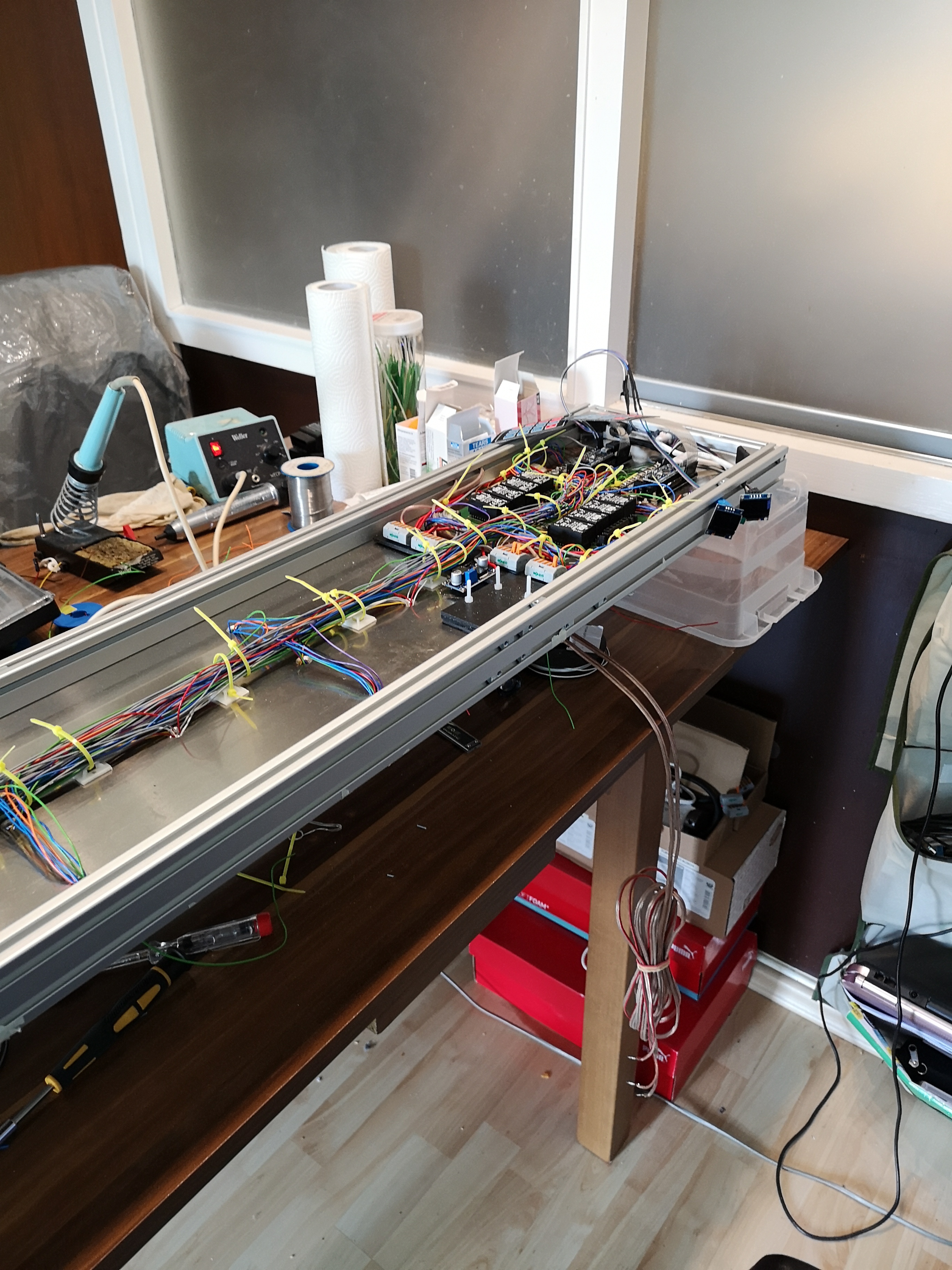

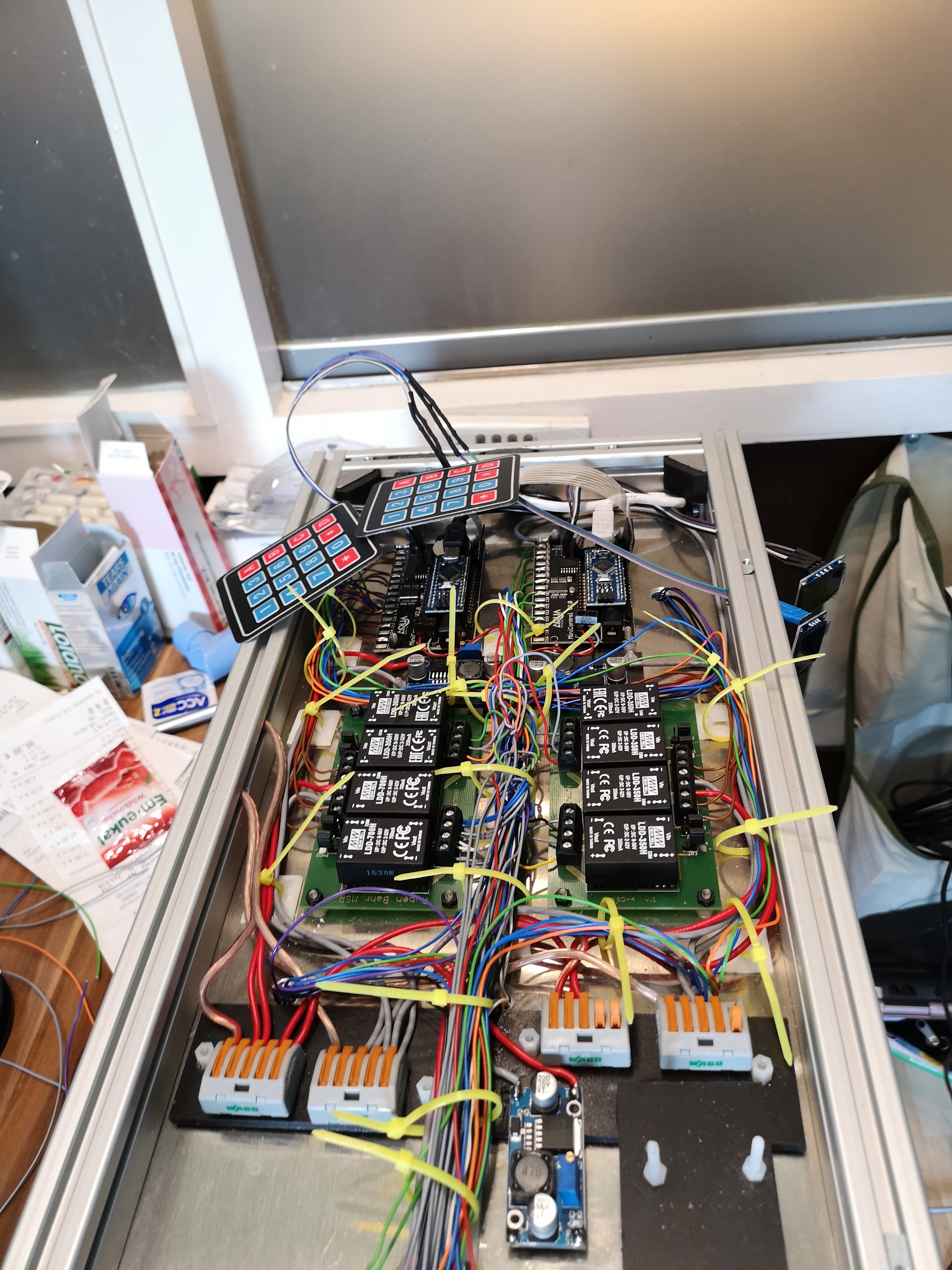

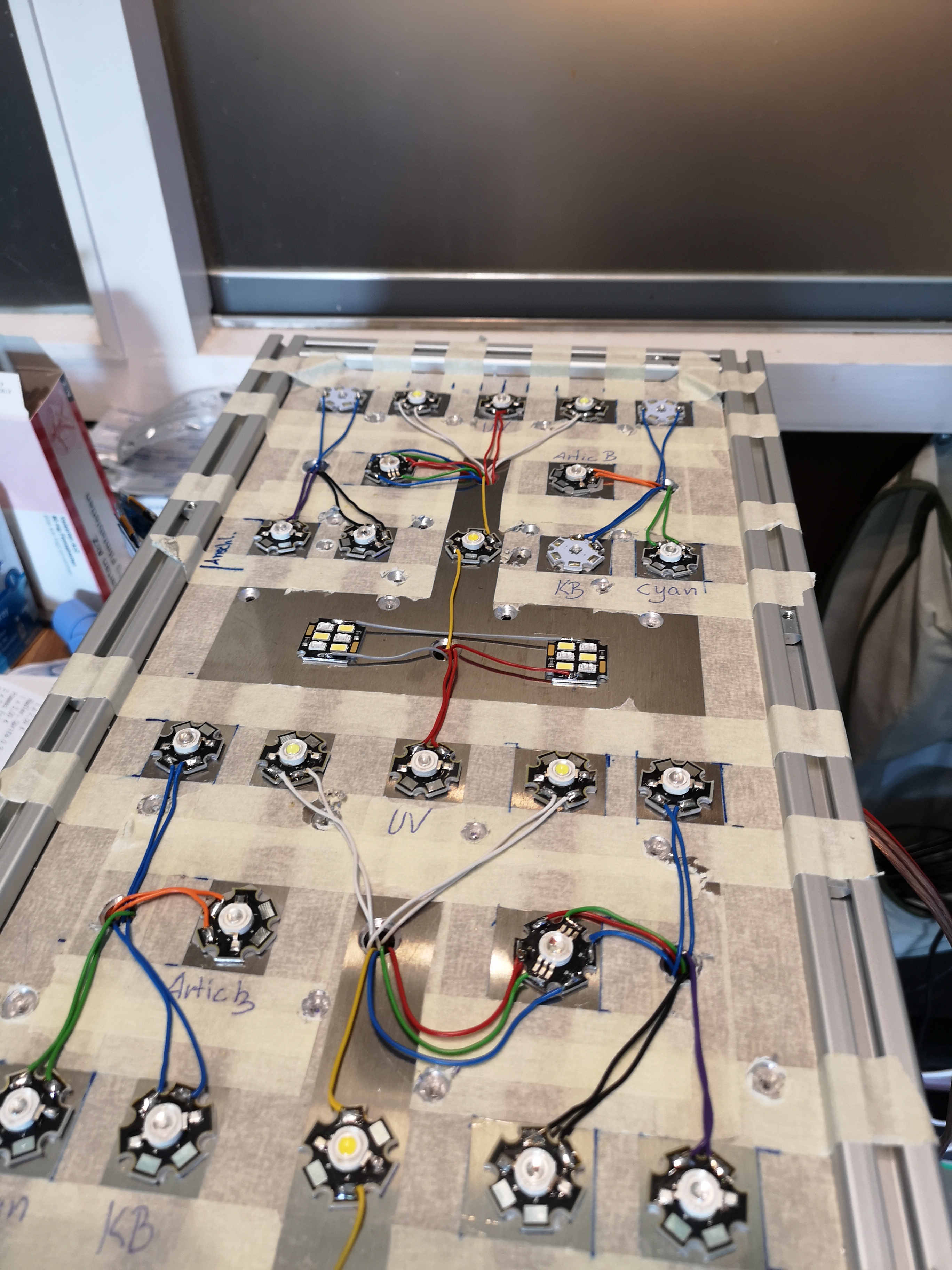

Damit man nicht den Überblick verliert , Positionen beschriftet sowie unterschiedliche Kabelfarben gewählt. Und damit es nicht so unordentlich aussieht auf der Rückseite die Kabel ein weinig gebündelt.

Gleich geht es weiter..........

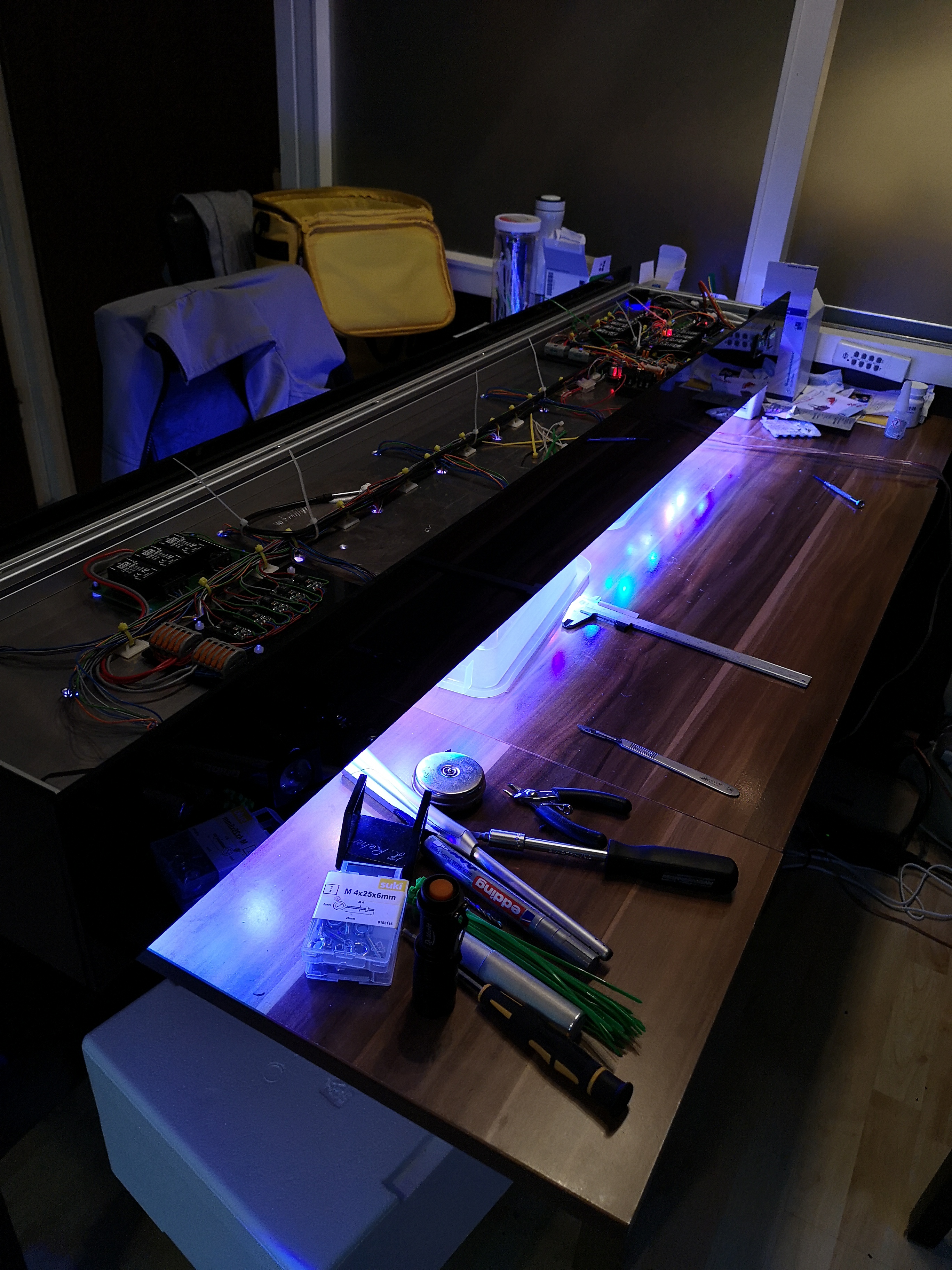

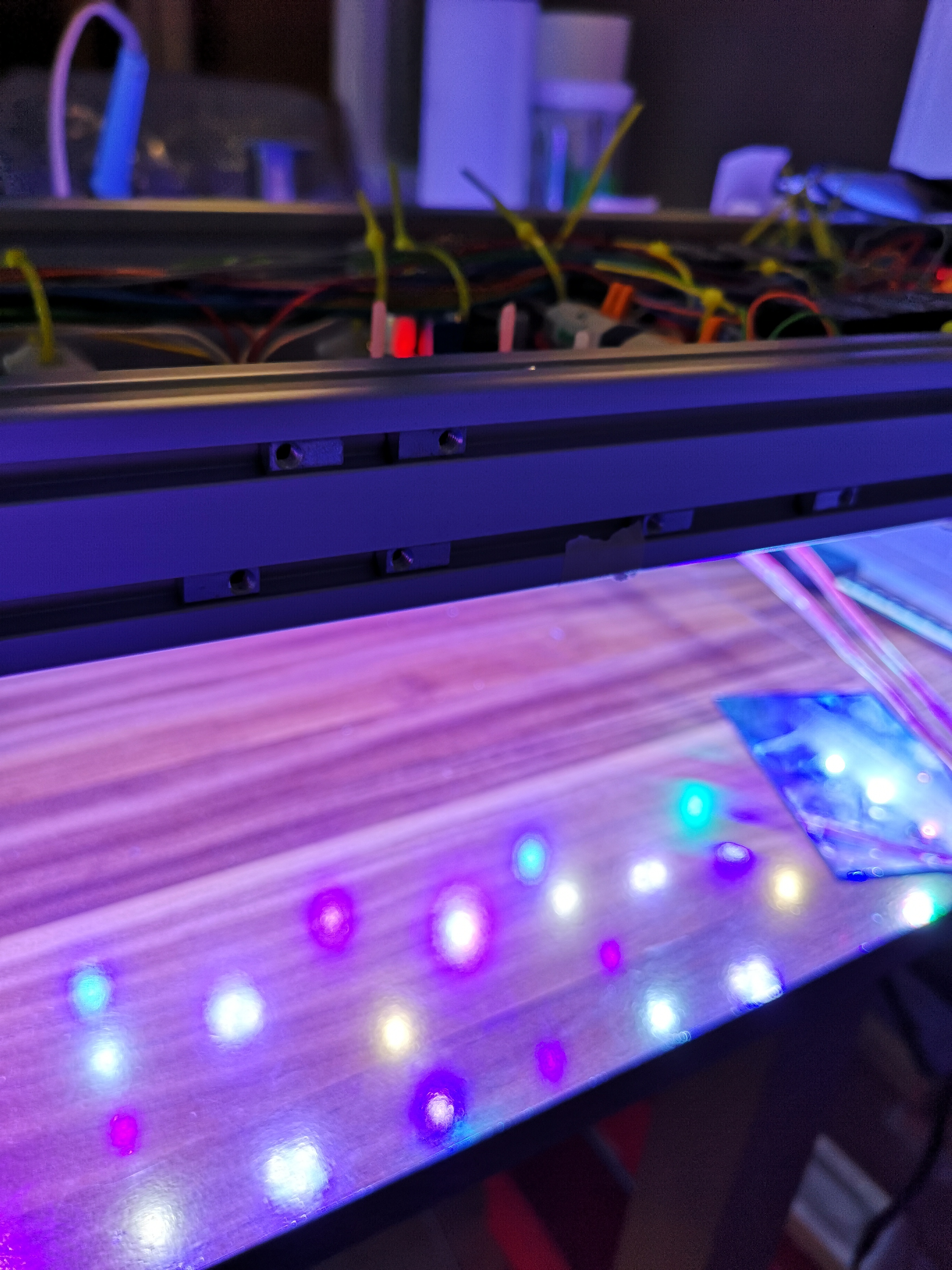

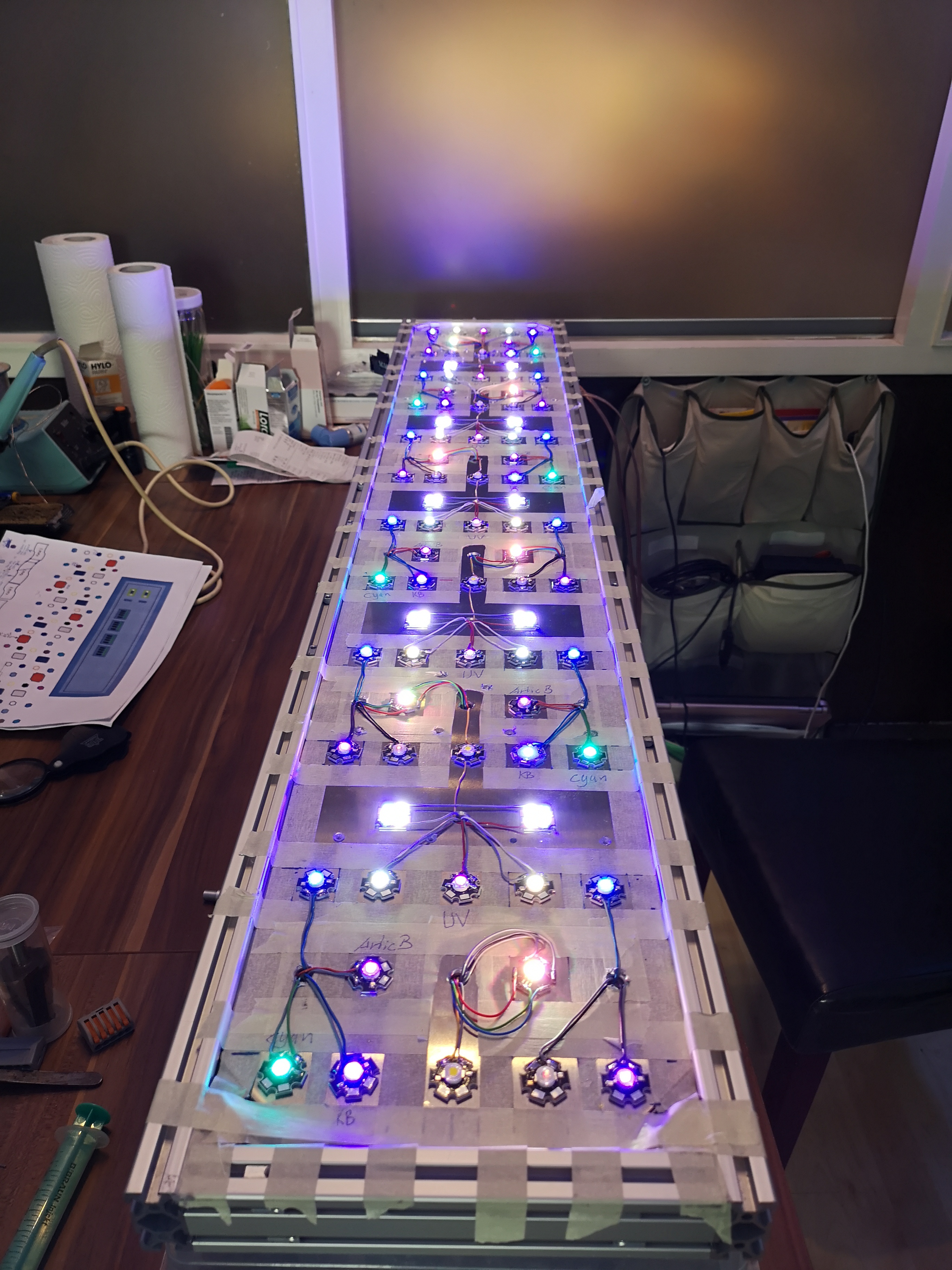

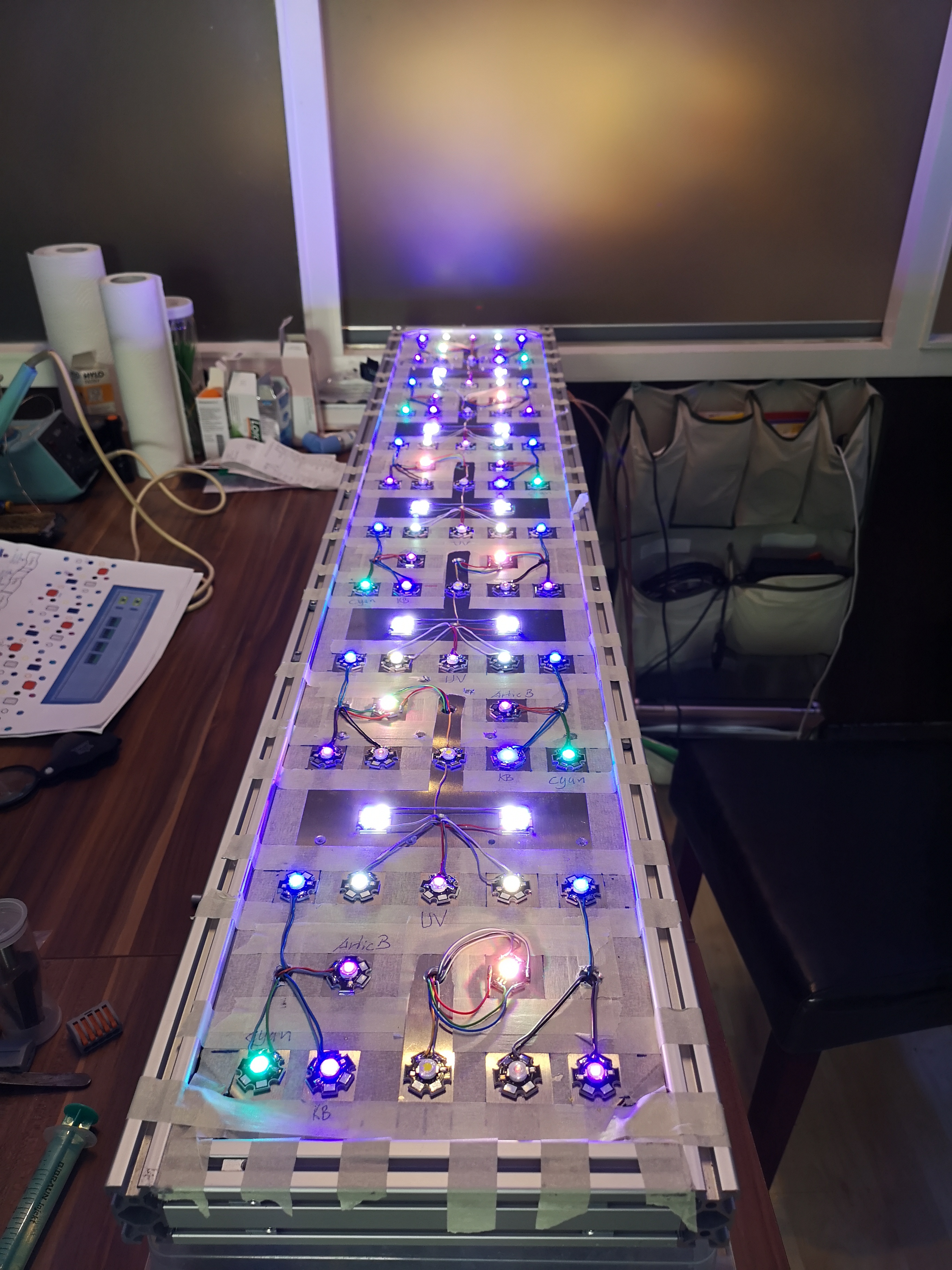

So,dann nach getaner Arbeit der erste Test:




Funktioniert also dann "Ordnung machen"






Klebeband entfernt , aber da waren ja noch die Lüfter die nicht so wollten wie ich also damit ging es weiter ...........und zwar gleich

Ich habe also als nächstes einen Versuchsaufbau gemacht


dann ging es auf Fehlersuche und ich kürze es hier einfach mal ab ,erspare euch die Flut von Fluchen und Schimpfwörtern . Letztendlich stellte sich ein Kabelbruch und ein kaputter Lüfter heraus, in Kombi war es schon fies .
Letzter Funktionstest noch mal im Video festgehalten, bei einem sieht man auch die Notabschaltung bei 60°C . Hab mich selbst erschrocken und nur gedacht "was ist denn jetzt schon wieder" bis ich an die Notabschaltung dachte, also alles gut.



Es geht noch weiter......

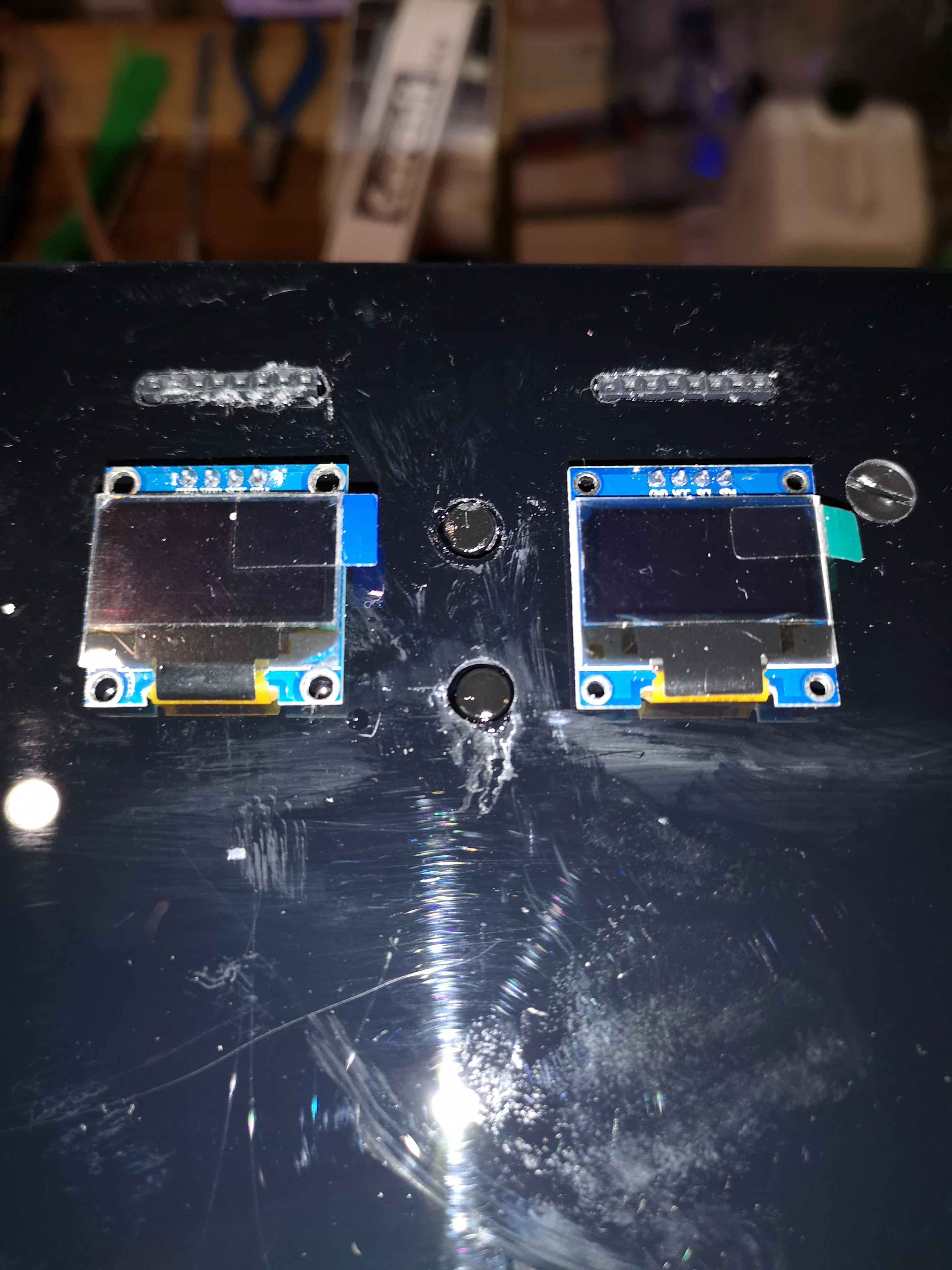

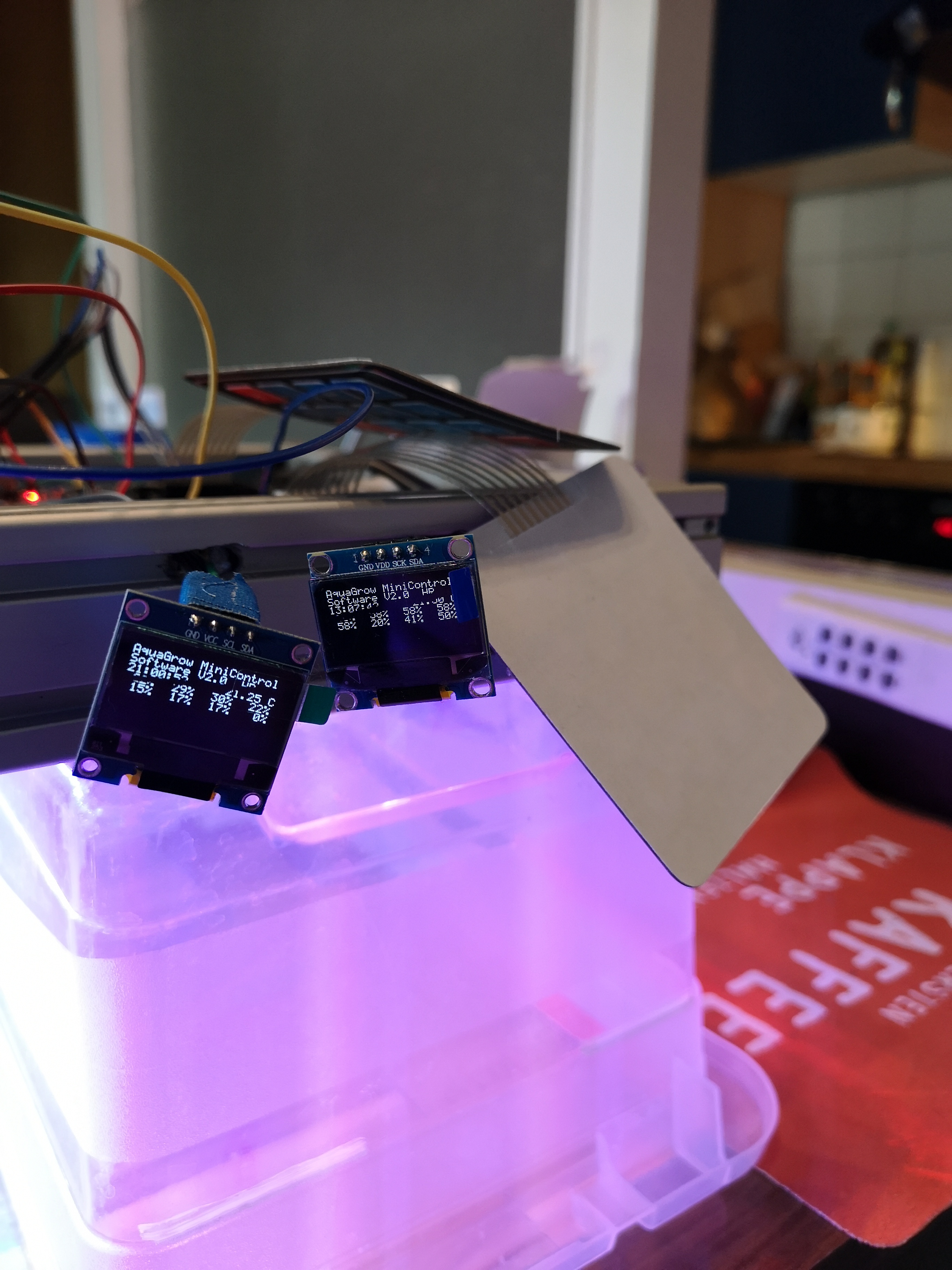

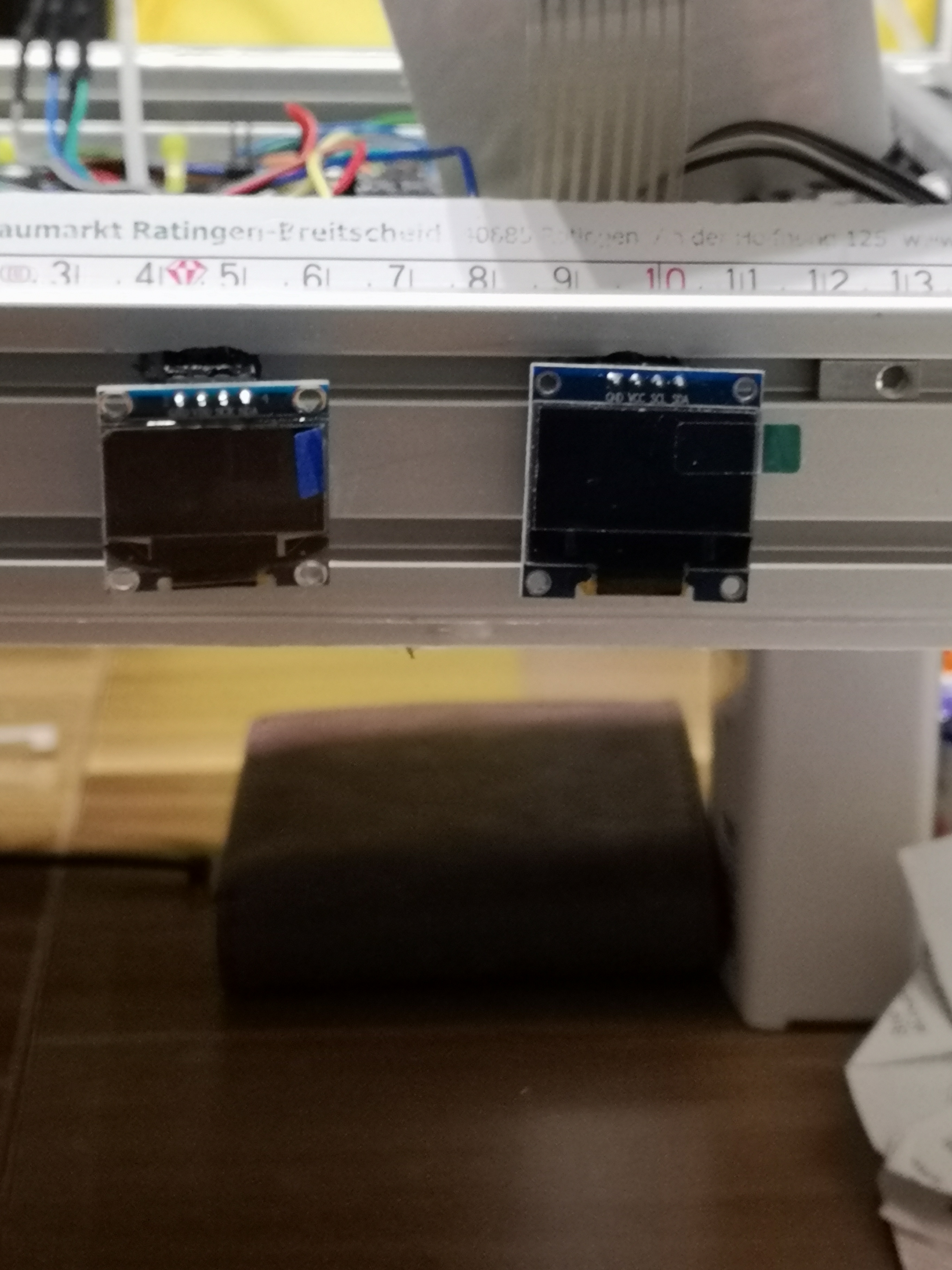

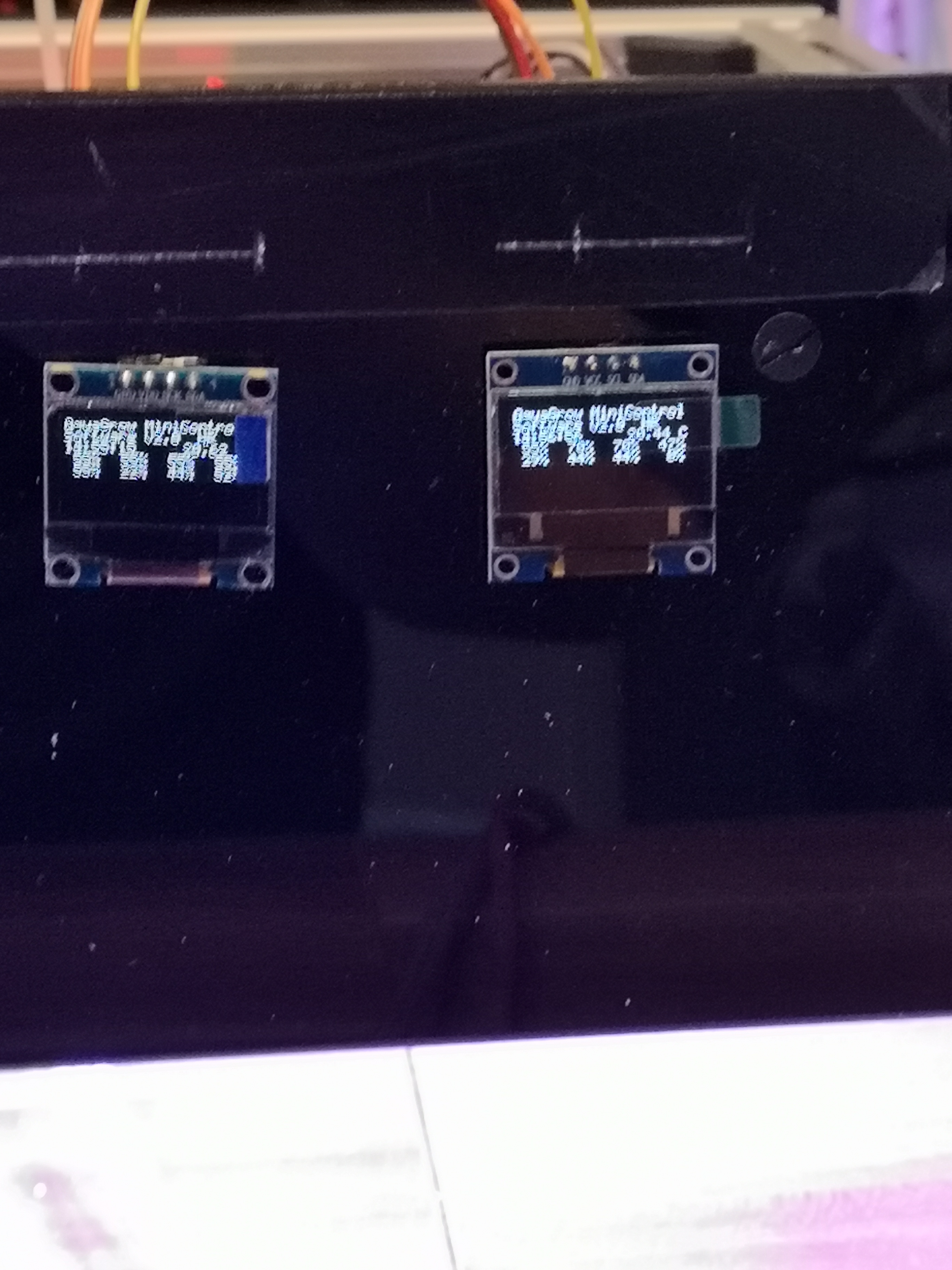

Zwischenzeitlich darüber gegrübelt wie ich es mit den Display`s löse, klar war mir nur ich mach es Steckbar.

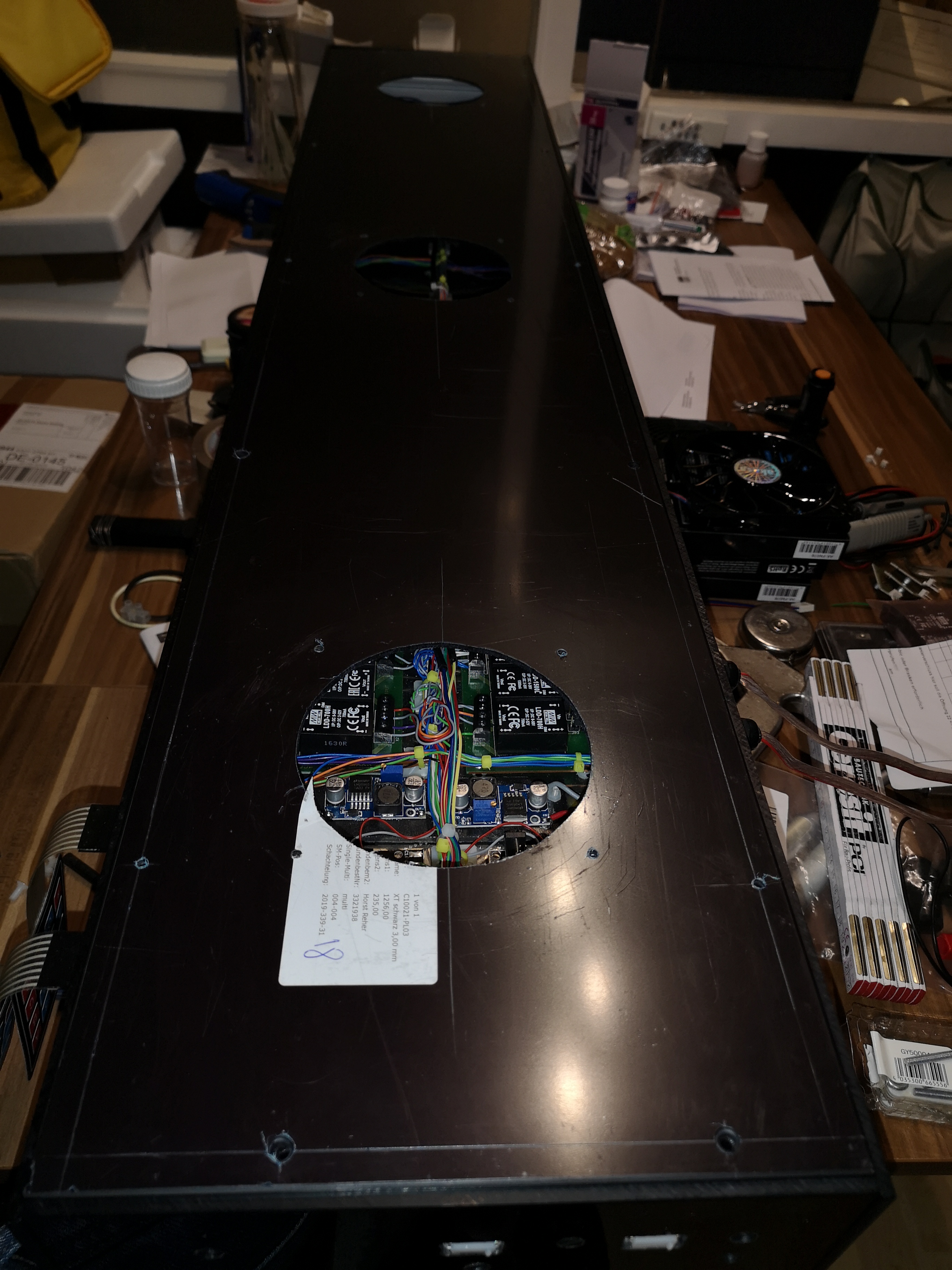

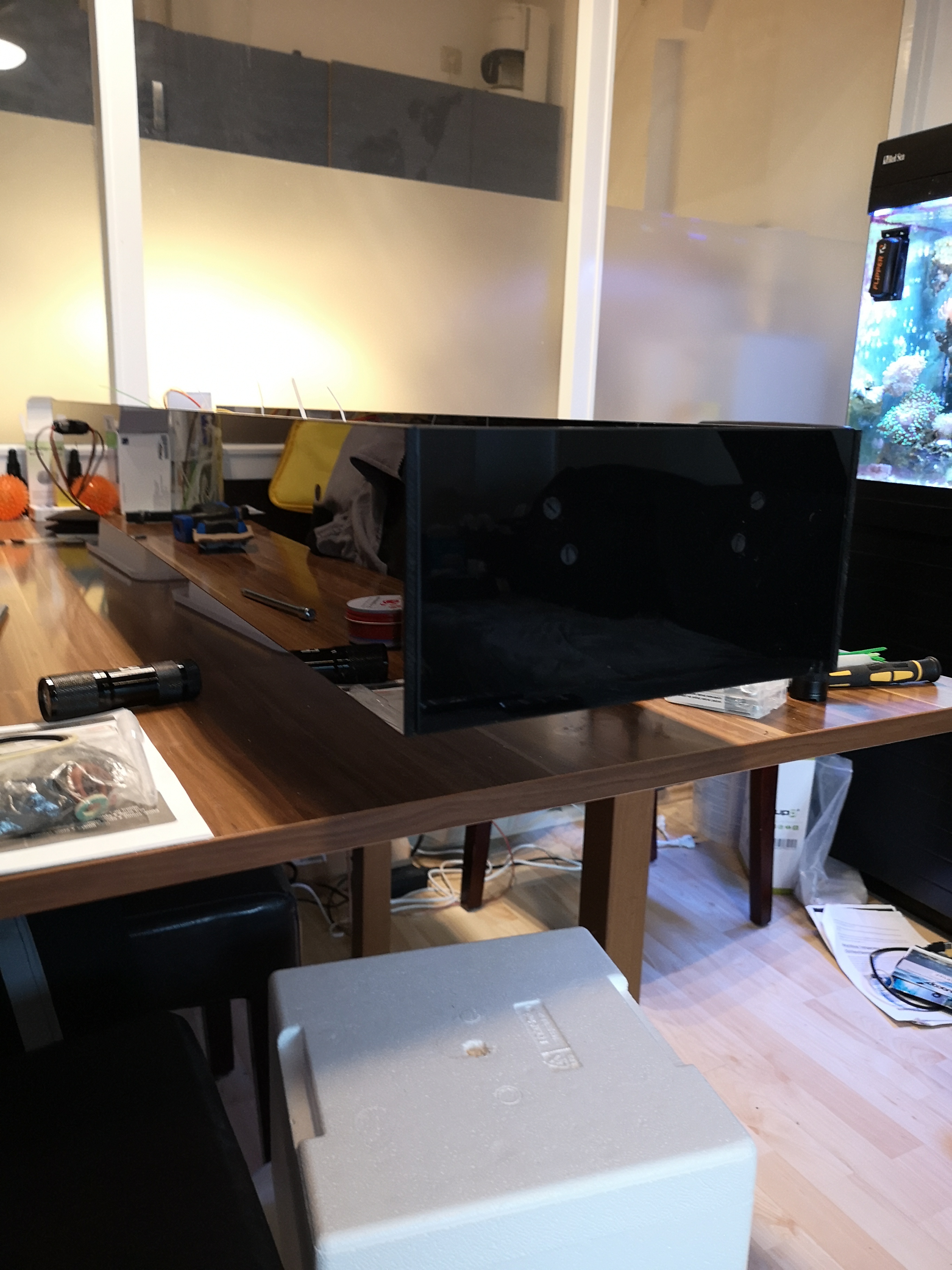

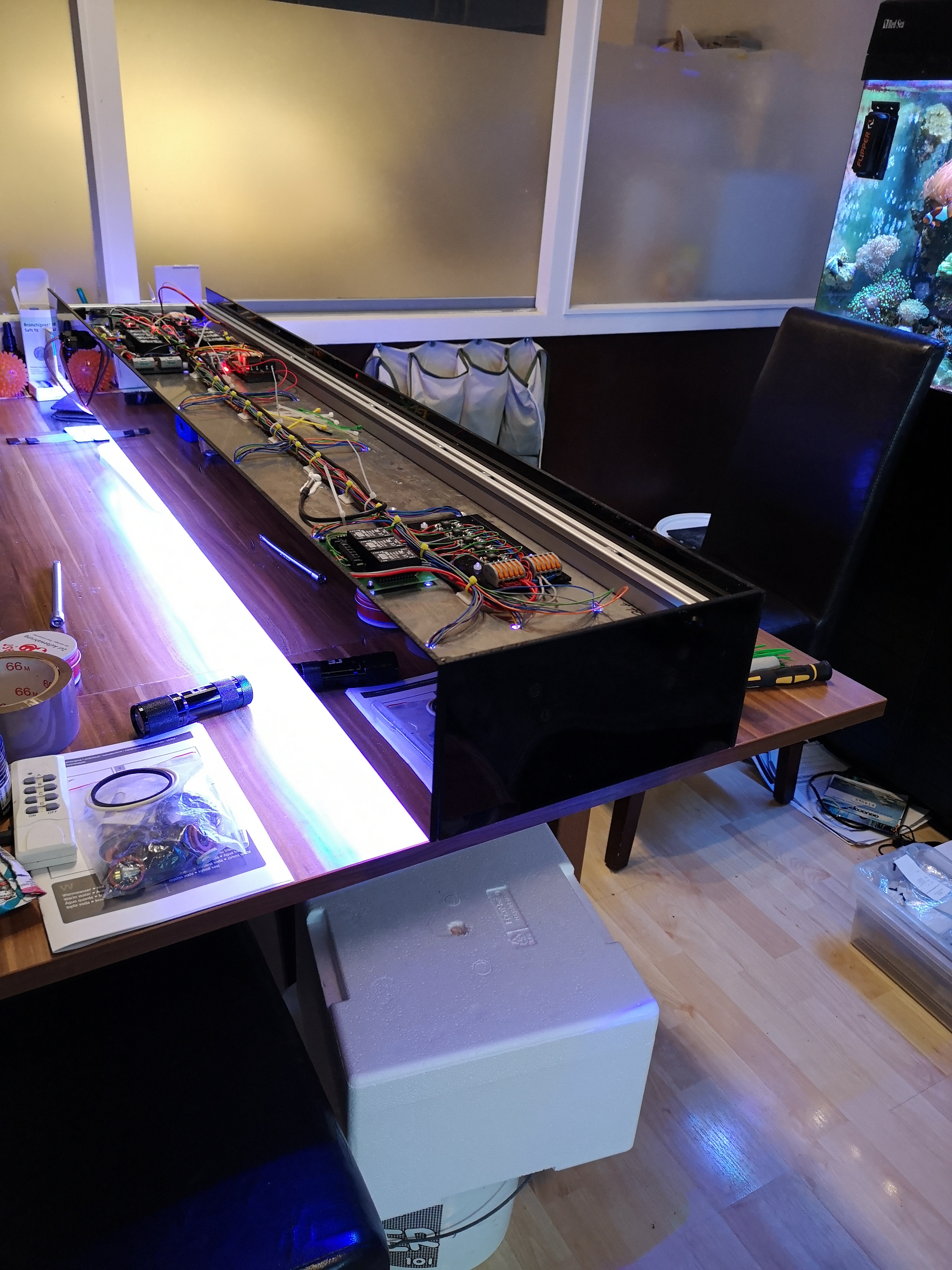

Dann Außenrum alles vermessen und Plexiglas für die Verkleidung bestellt und nach Erhalt losgelegt





Die Temperaturfühler habe ich mit Wärmeleitkleber fixiert.



geht noch weiter.......

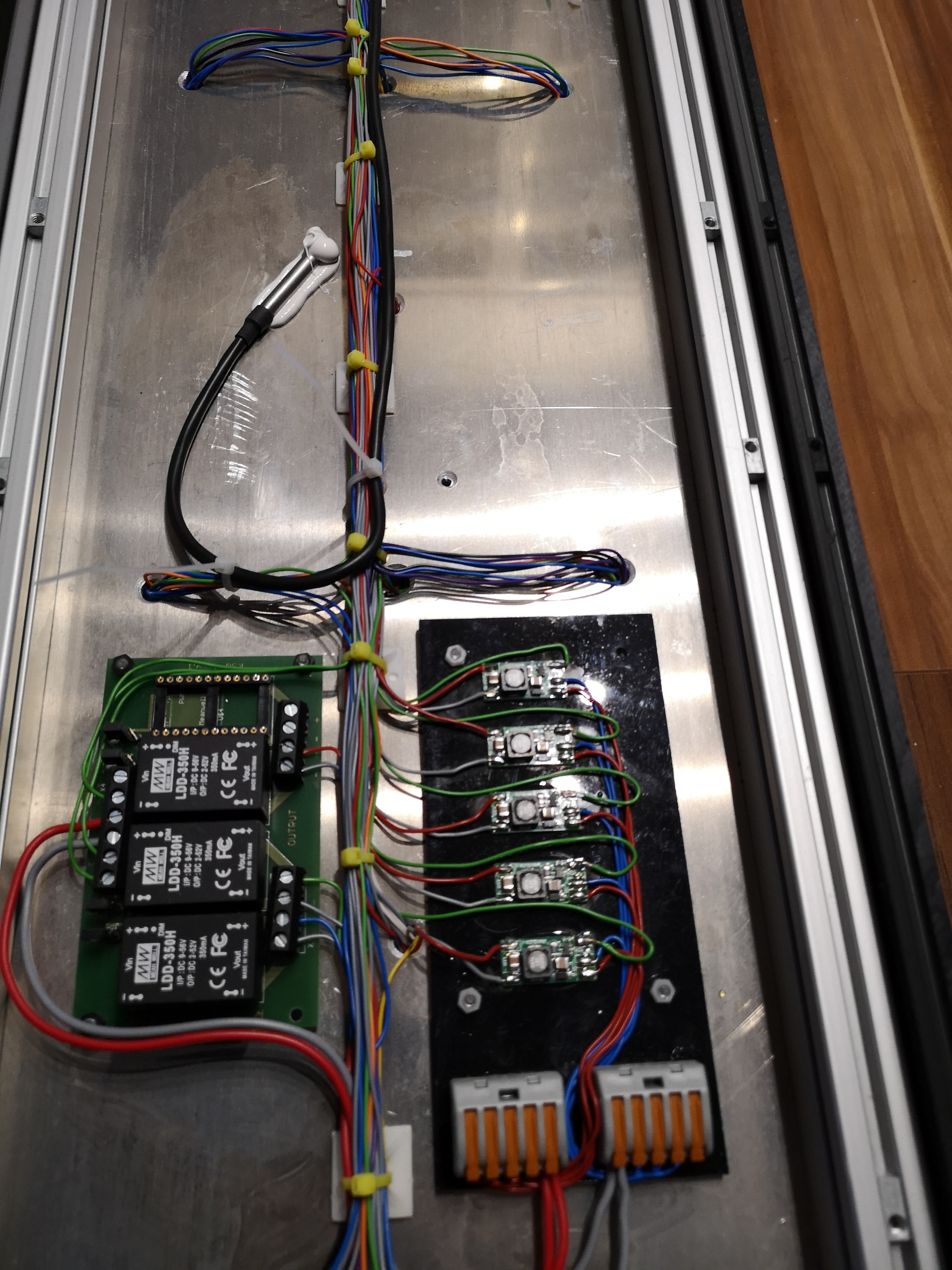

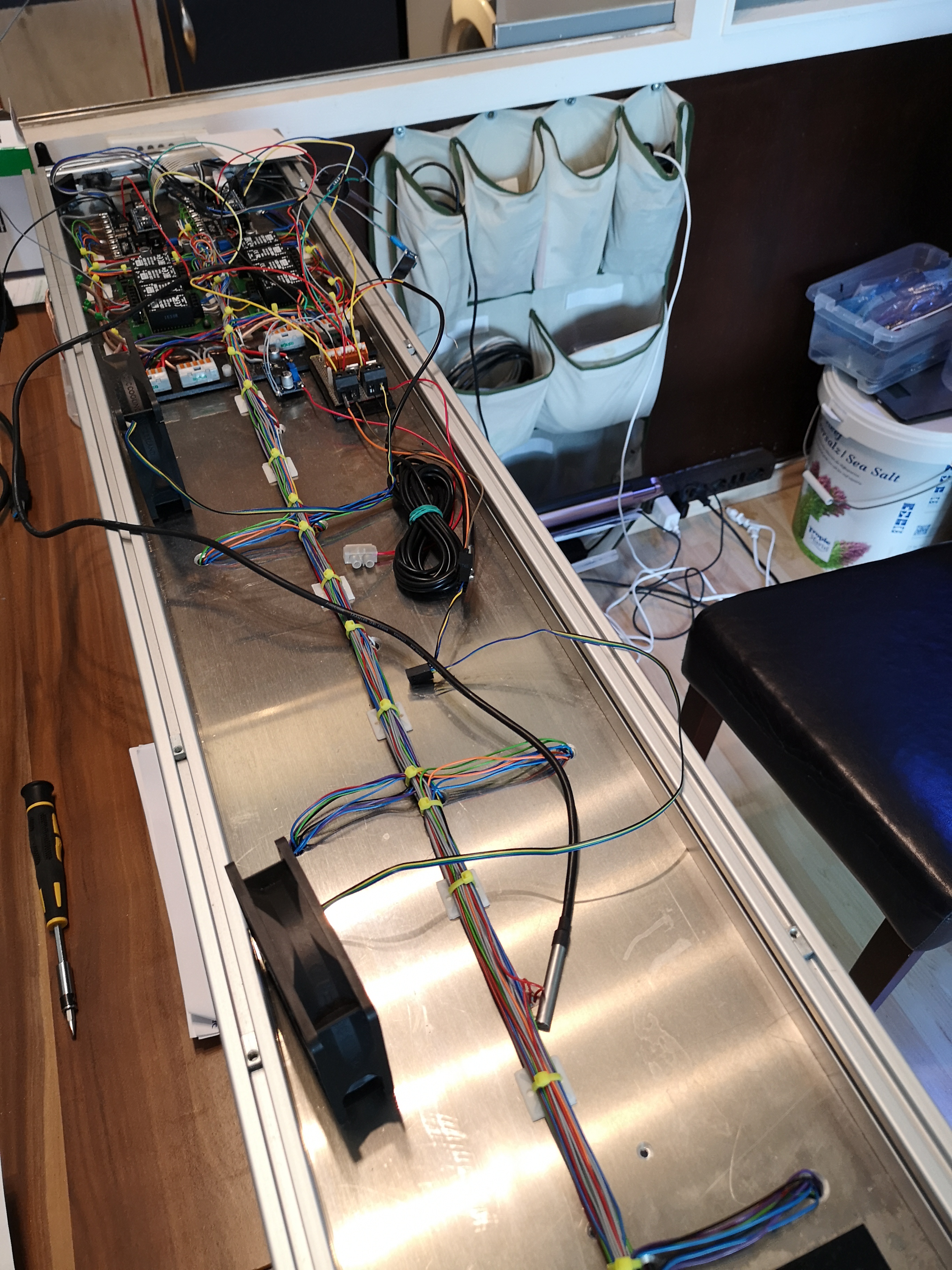

Ein Fühler habe ich in den Bereich der KSQ`s gesetzt.


Dann habe ich noch ein paar Abstands Röhrchen gesetzt da das innere etwas zu hoch wurde und eventuell mit den Lüftern in Konflikt kommen könnten.

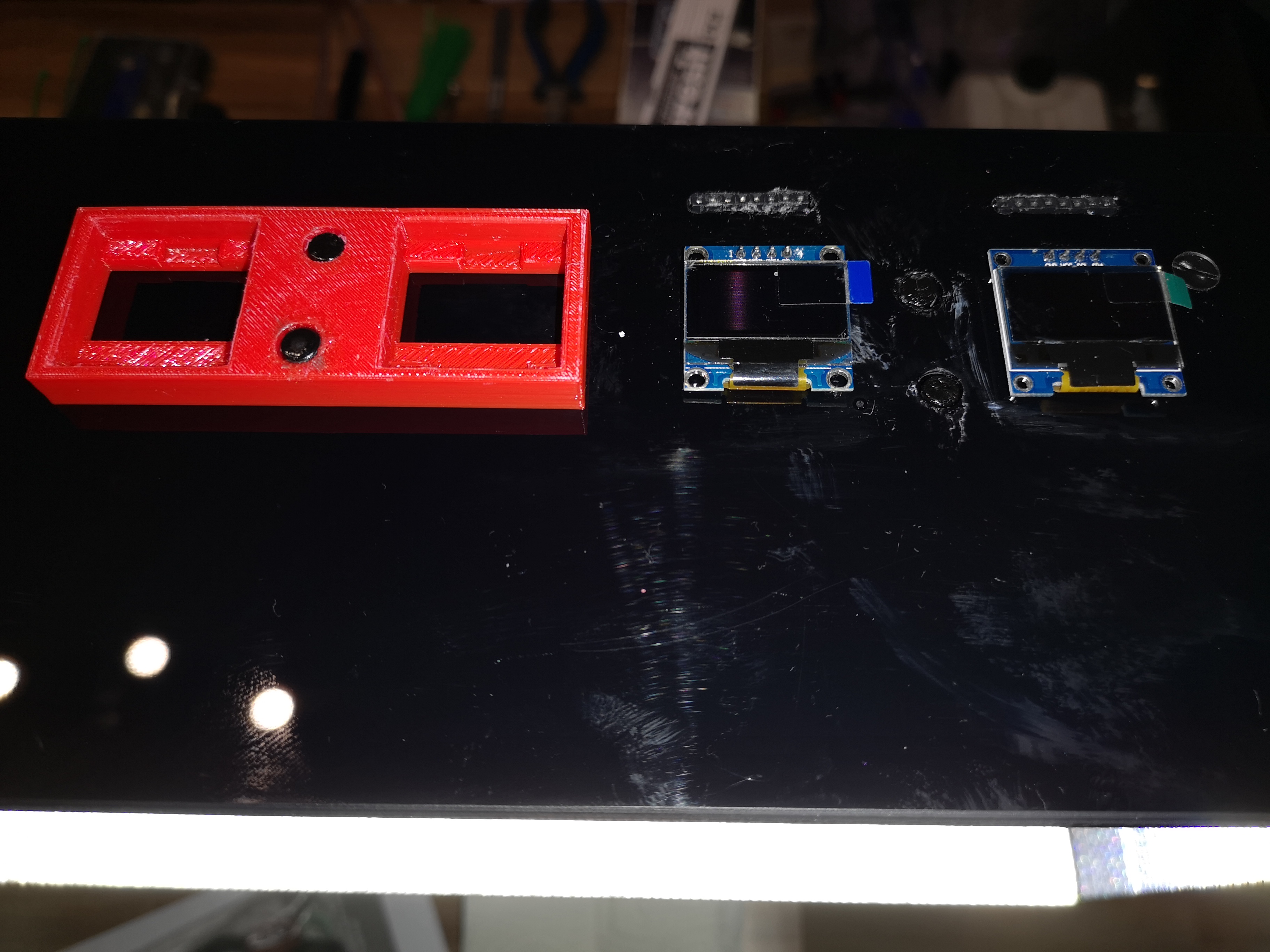

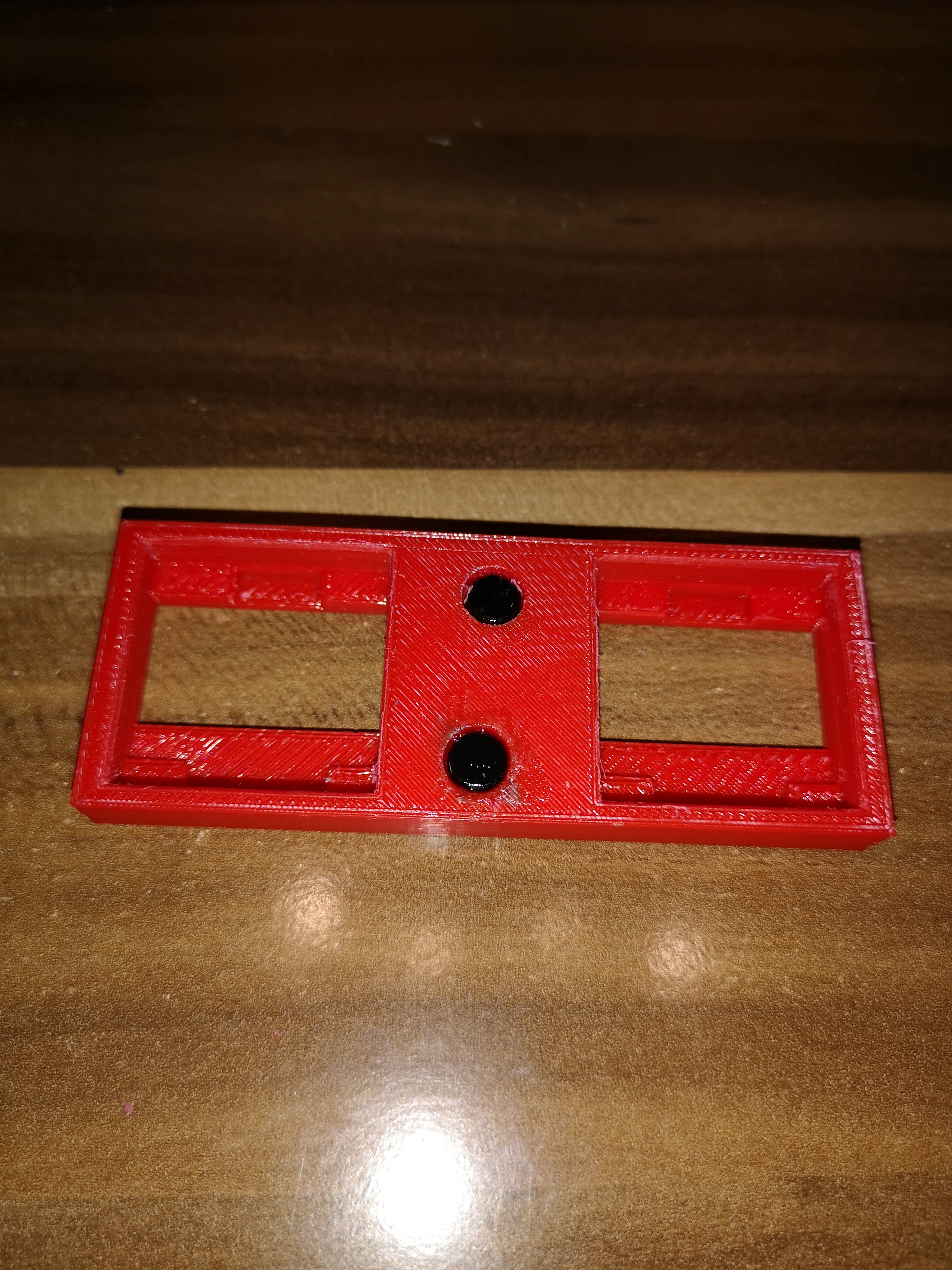

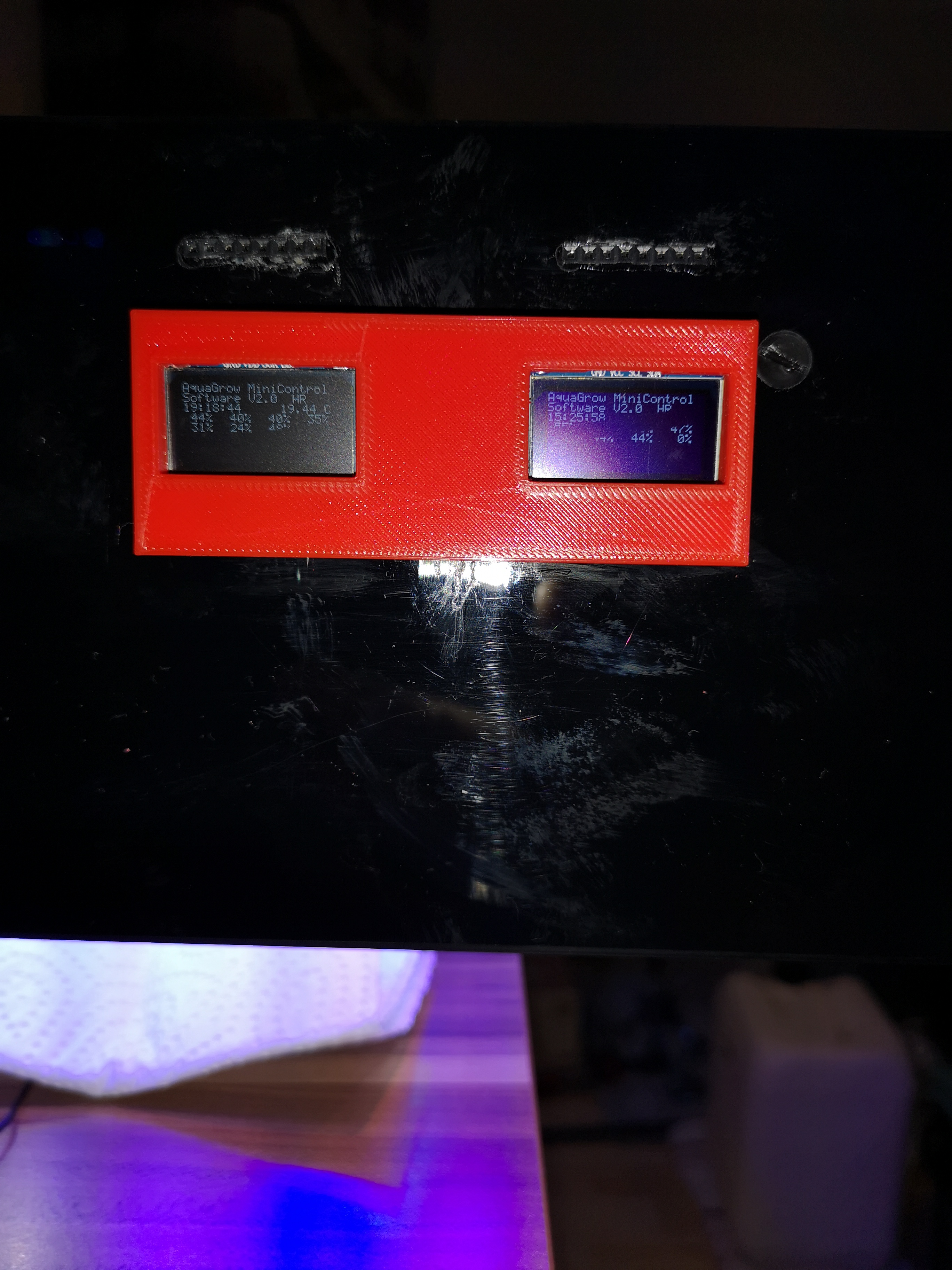

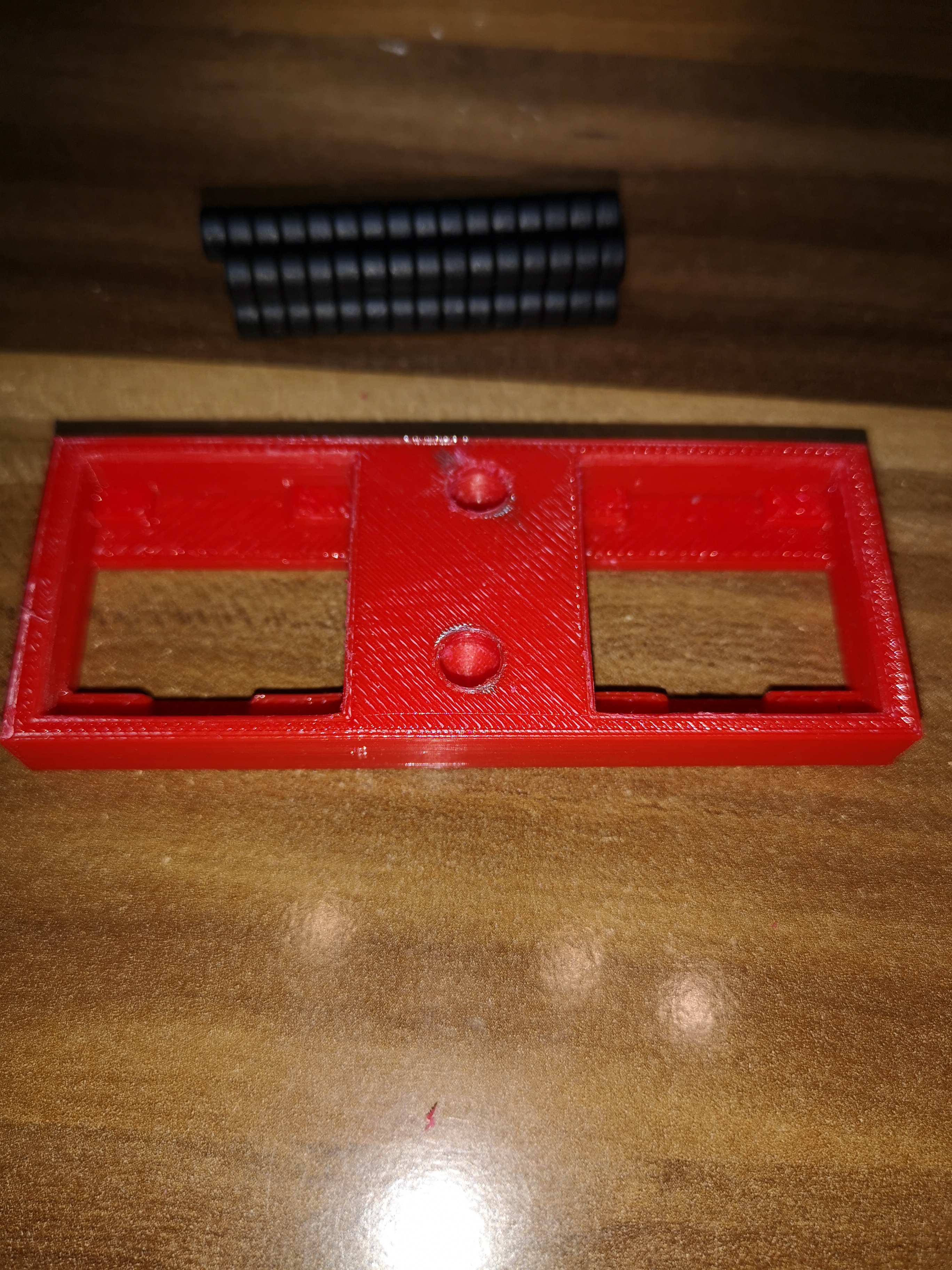

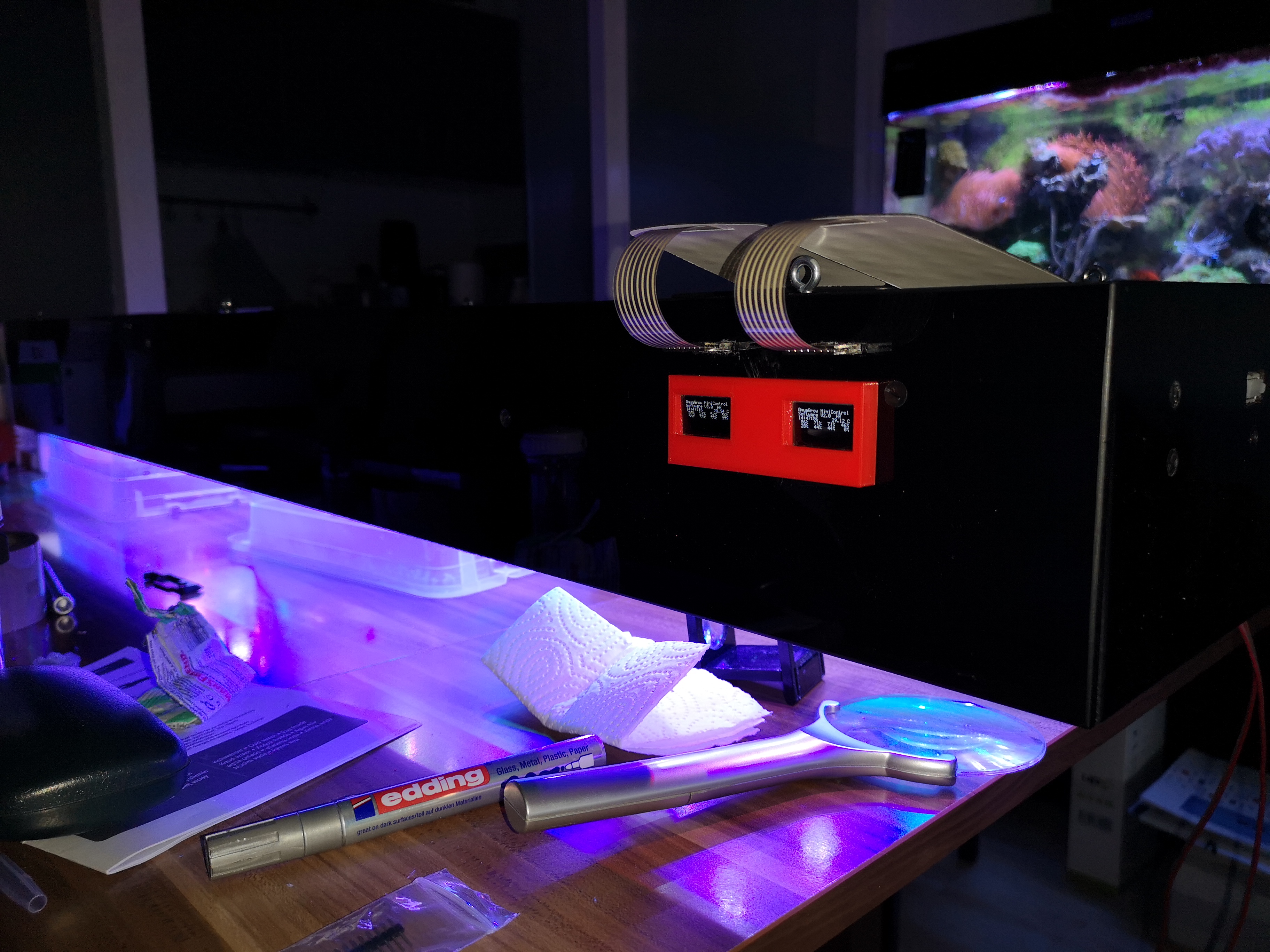

Dann hatte ich Glück das ein Bekannter einen 3D Drucker geschenkt bekommen hat und mit eine Verkleidung für die Oled Displays anfertigte , die ich sofort verbaute

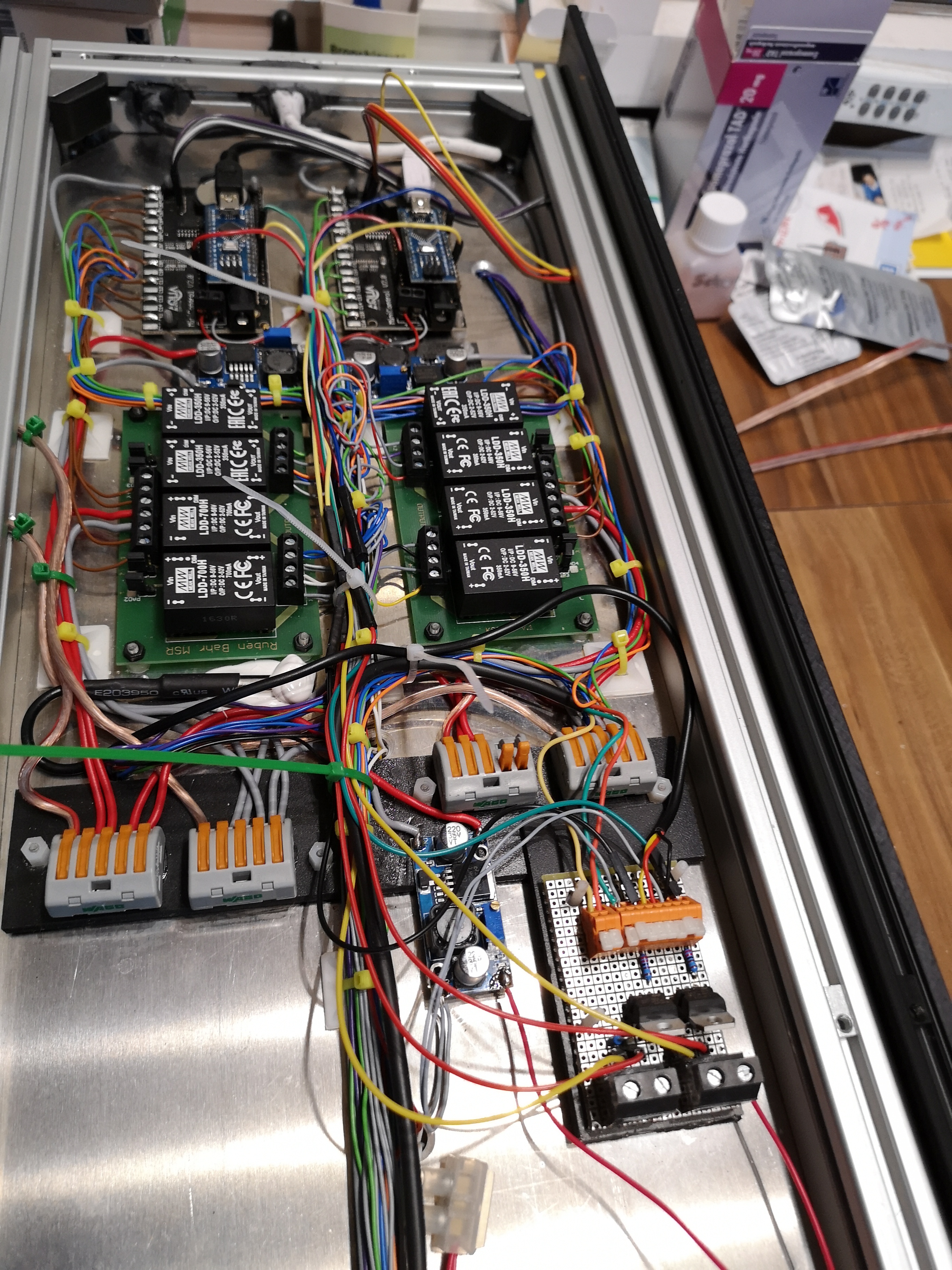

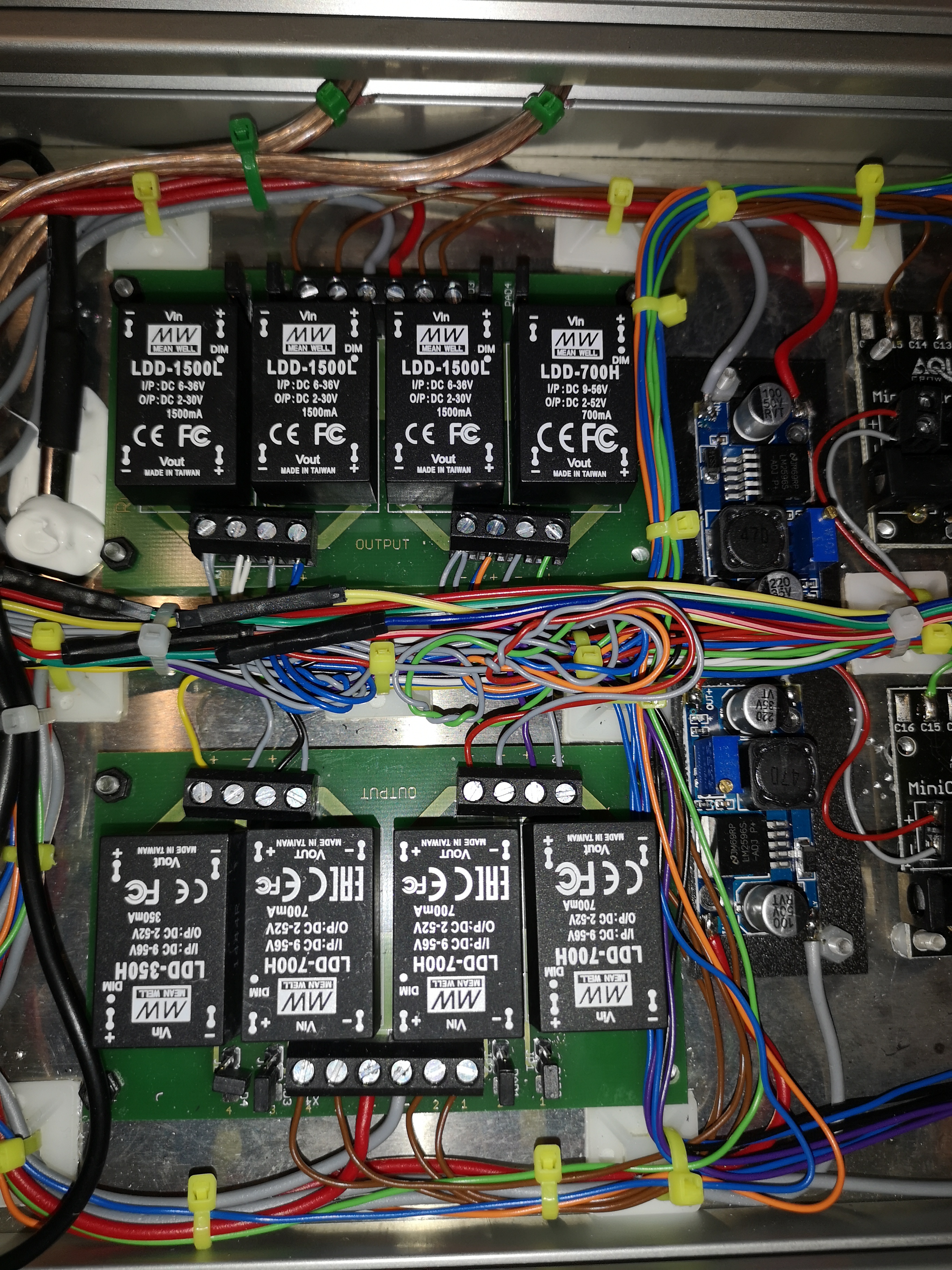

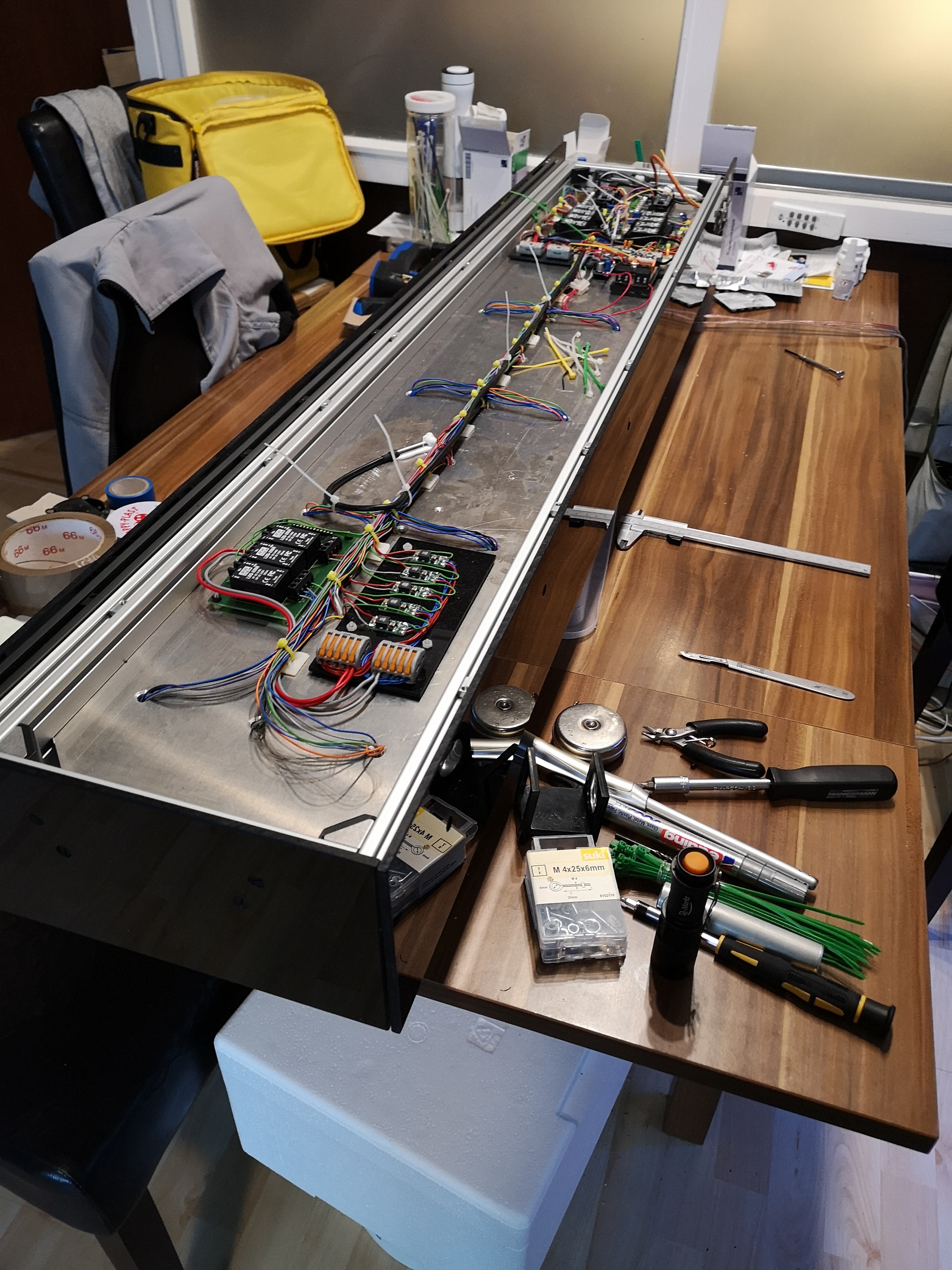

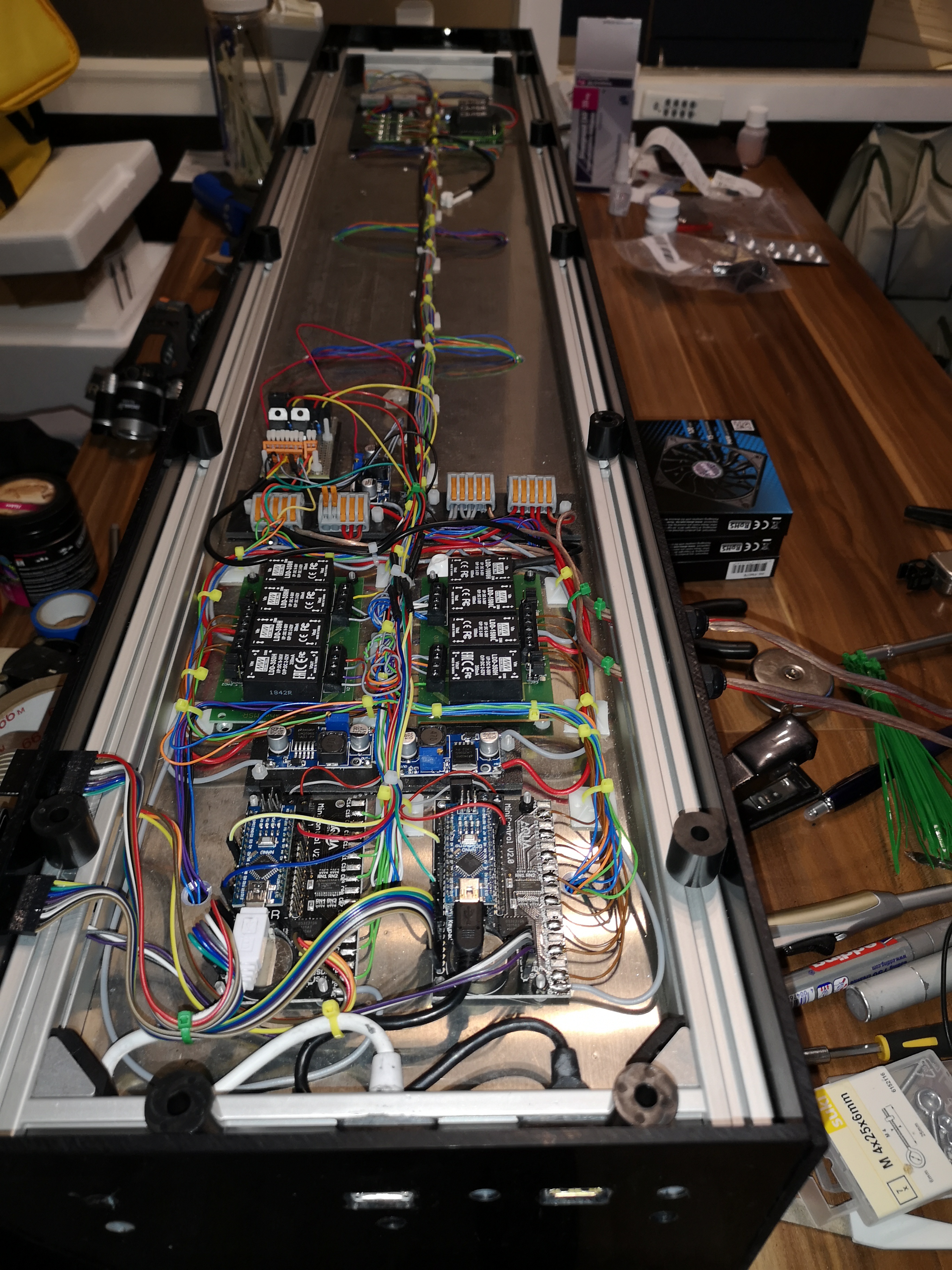

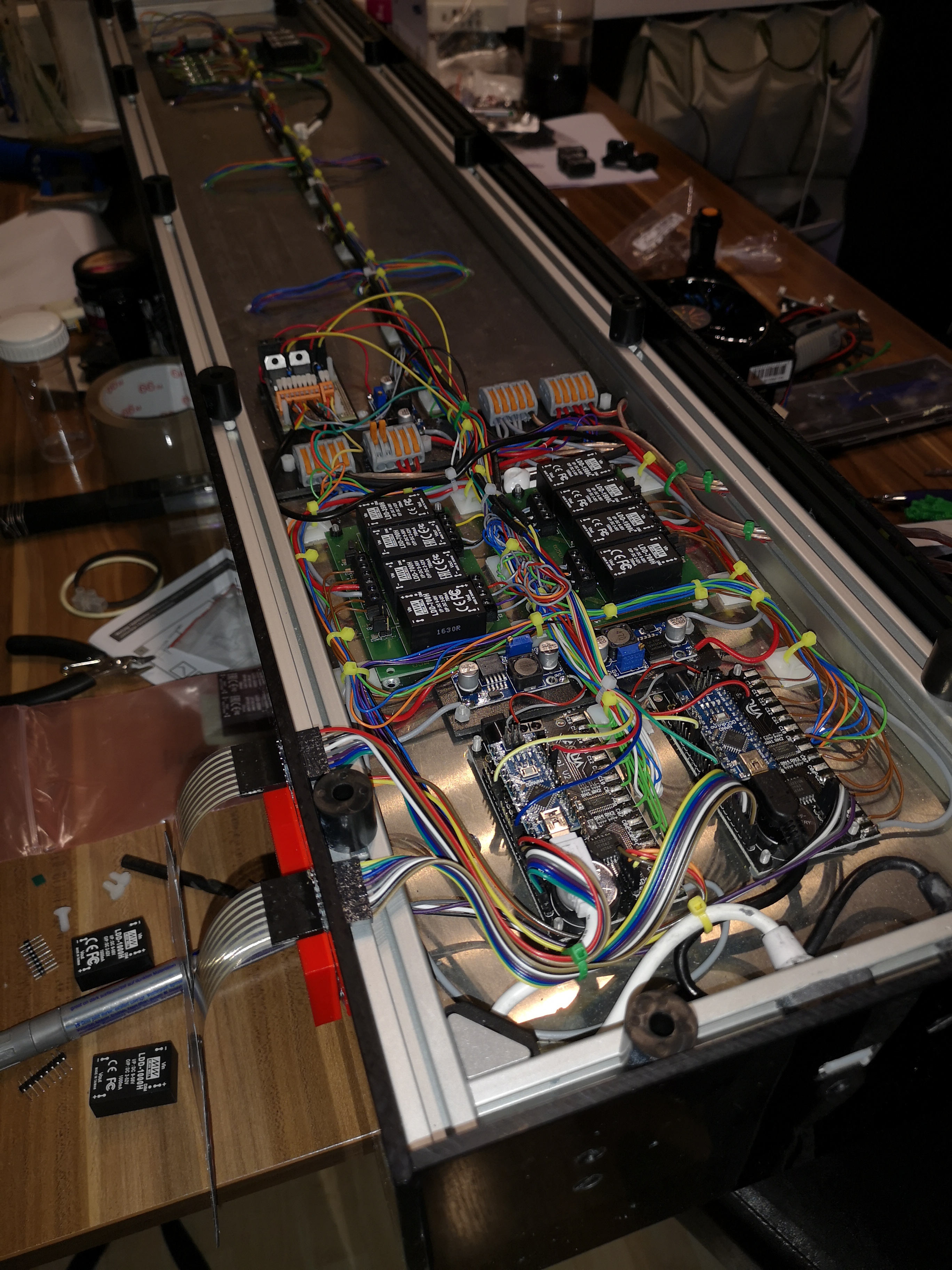

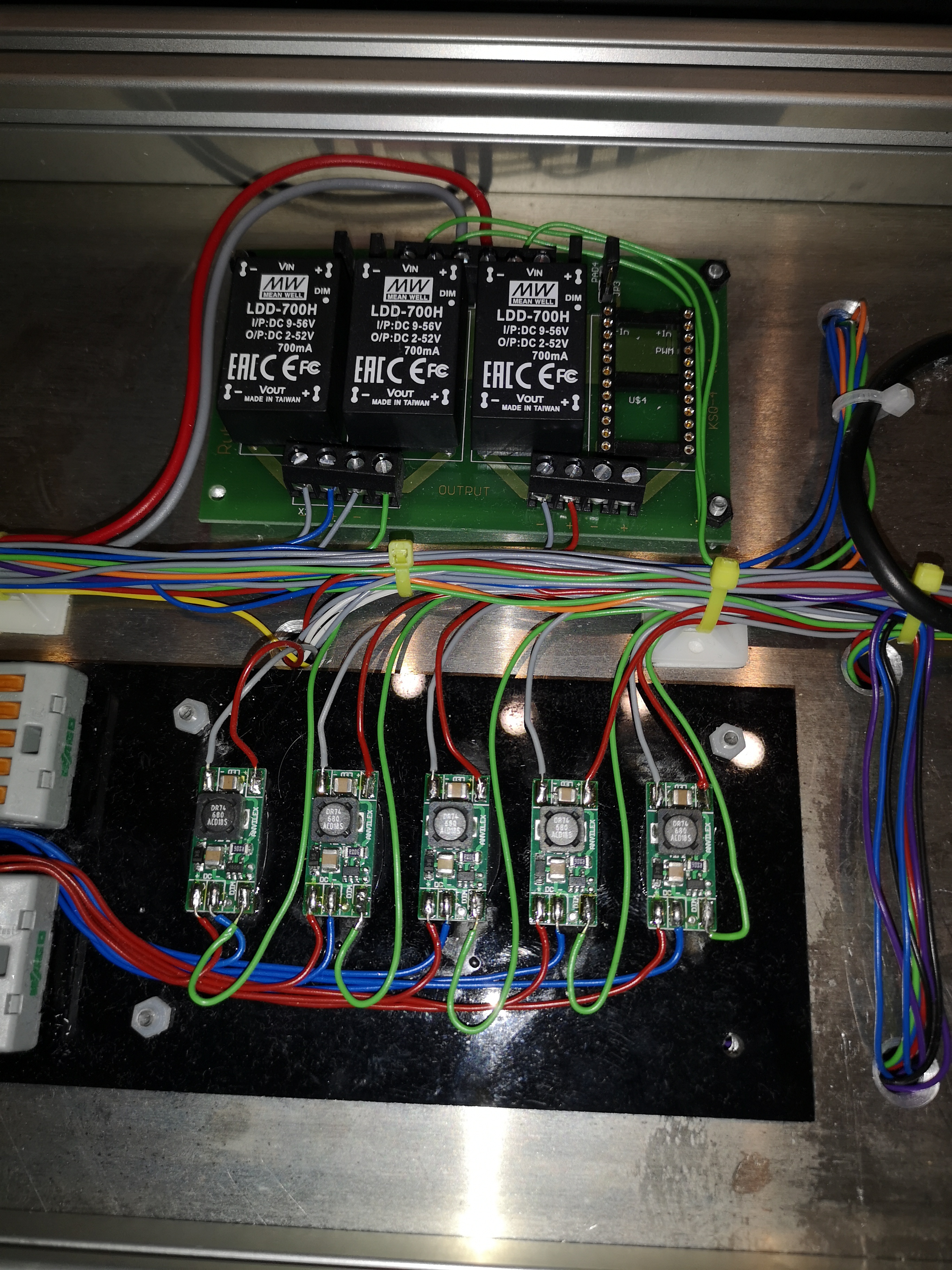

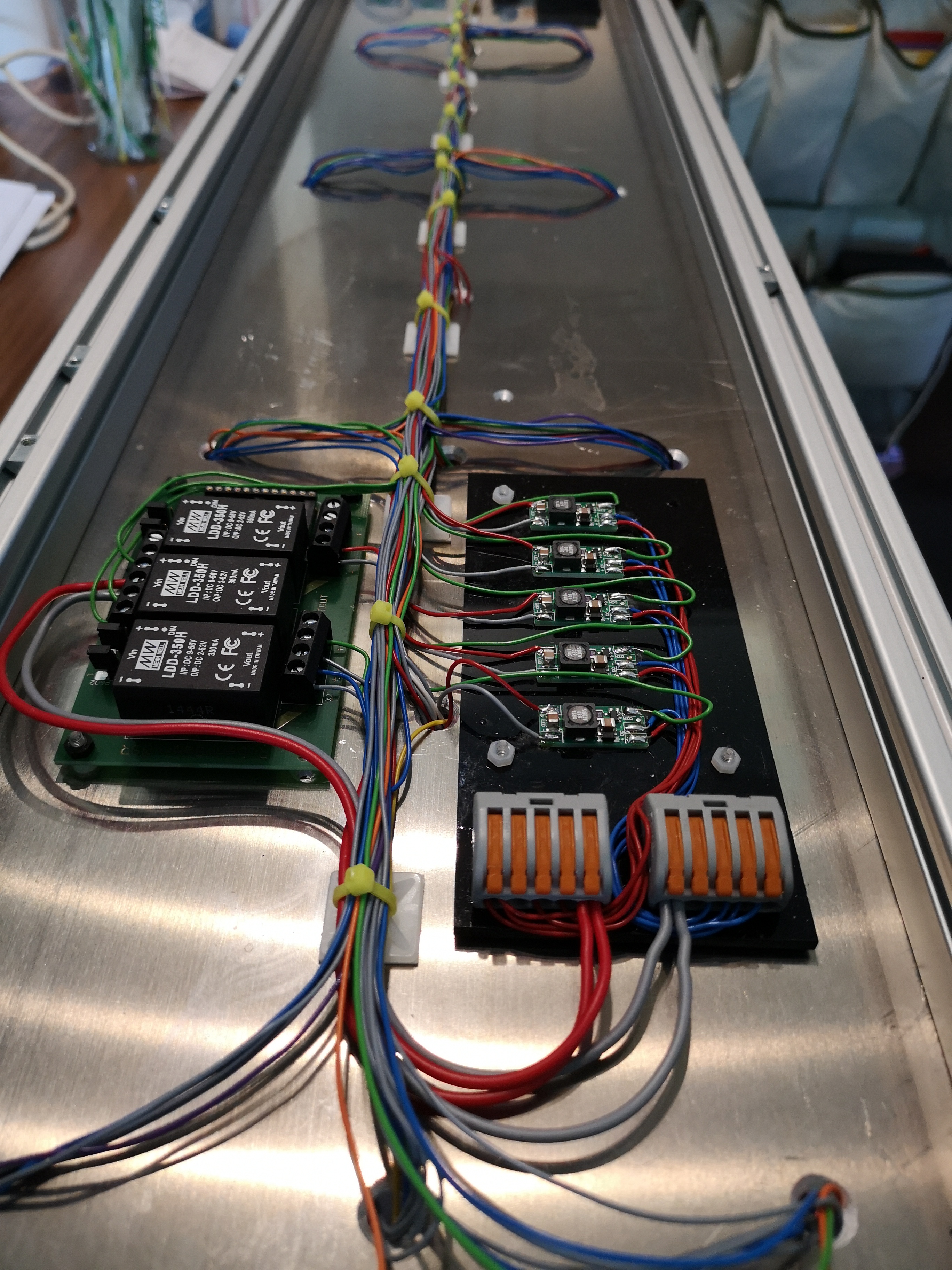

Dann nochmal die letzte KSQ Bestückung im Bild festgehalten





So ich denke den Rest werde ich morgen aufarbeiten
Bis dann

Hallo und weiter geht`s,
erst einmal vielen Dank an alle
Jetzt muss ich es vorweg nehmen,habe ein größeres in Planung da wird sie dann zum Einsatz kommen.
Da ich hier aber noch etwas sparen muss dauert es noch etwas (etwas länger).

So und nun zum entspurt in Sachen Lampenbau.

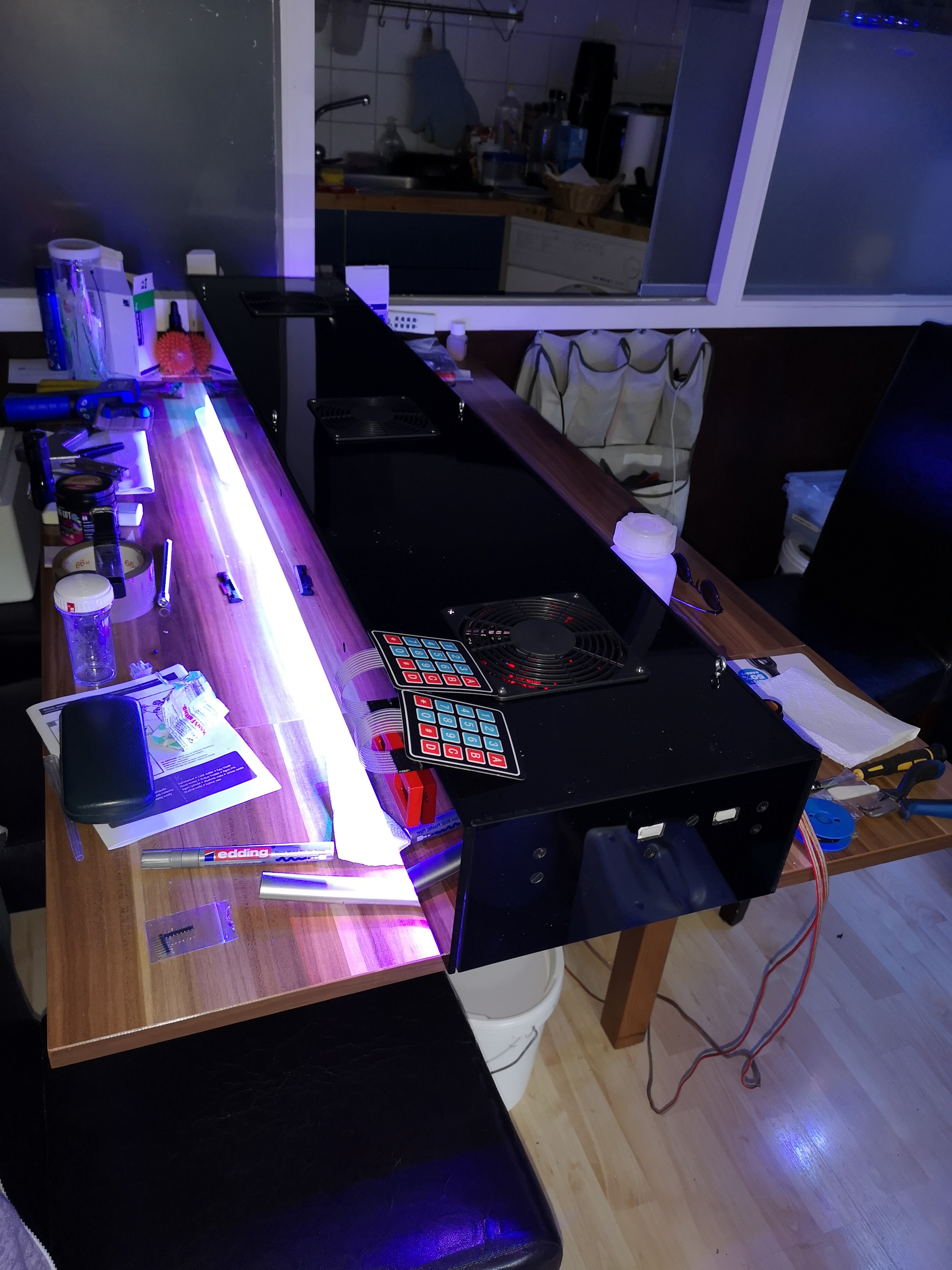

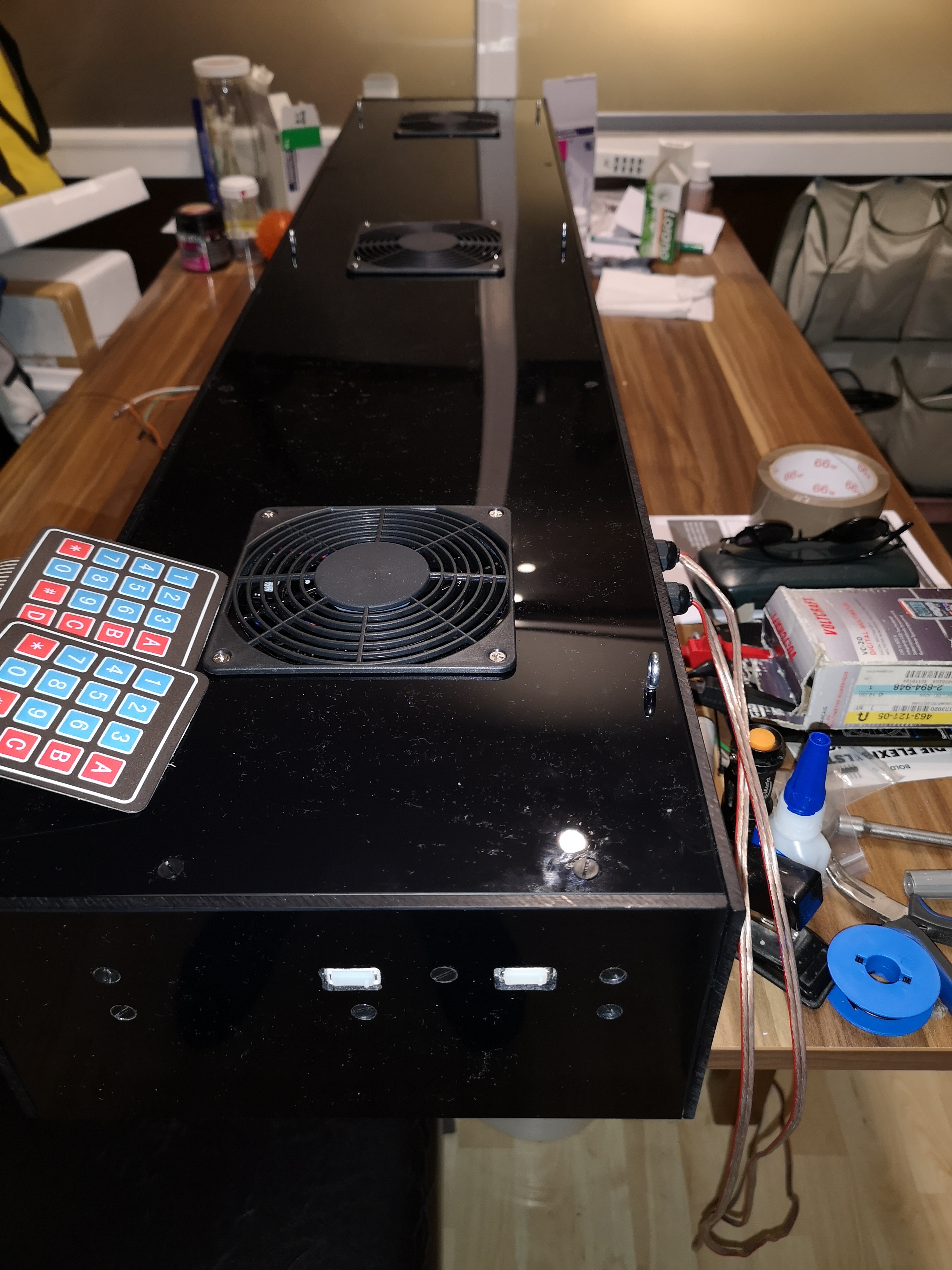

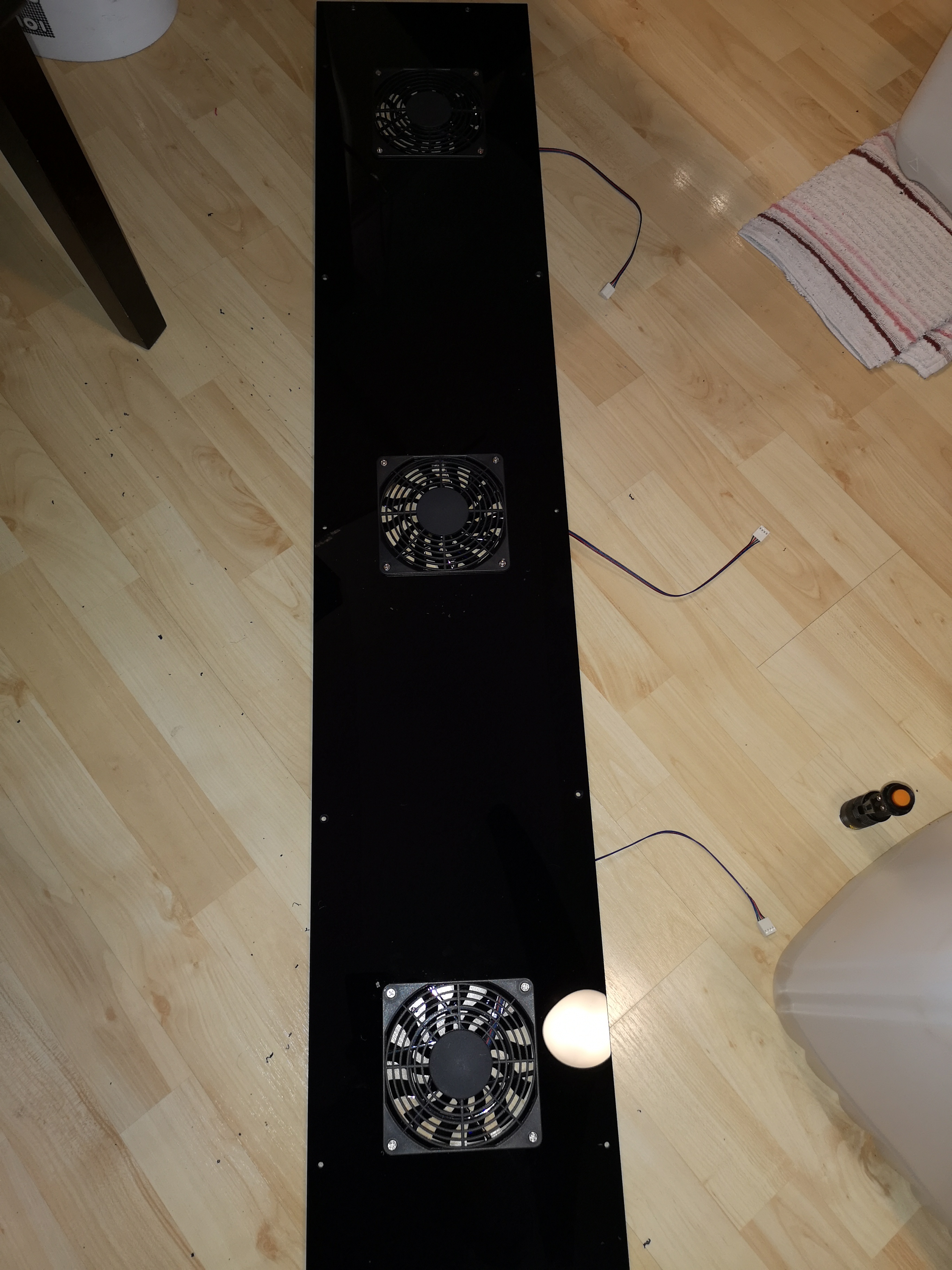

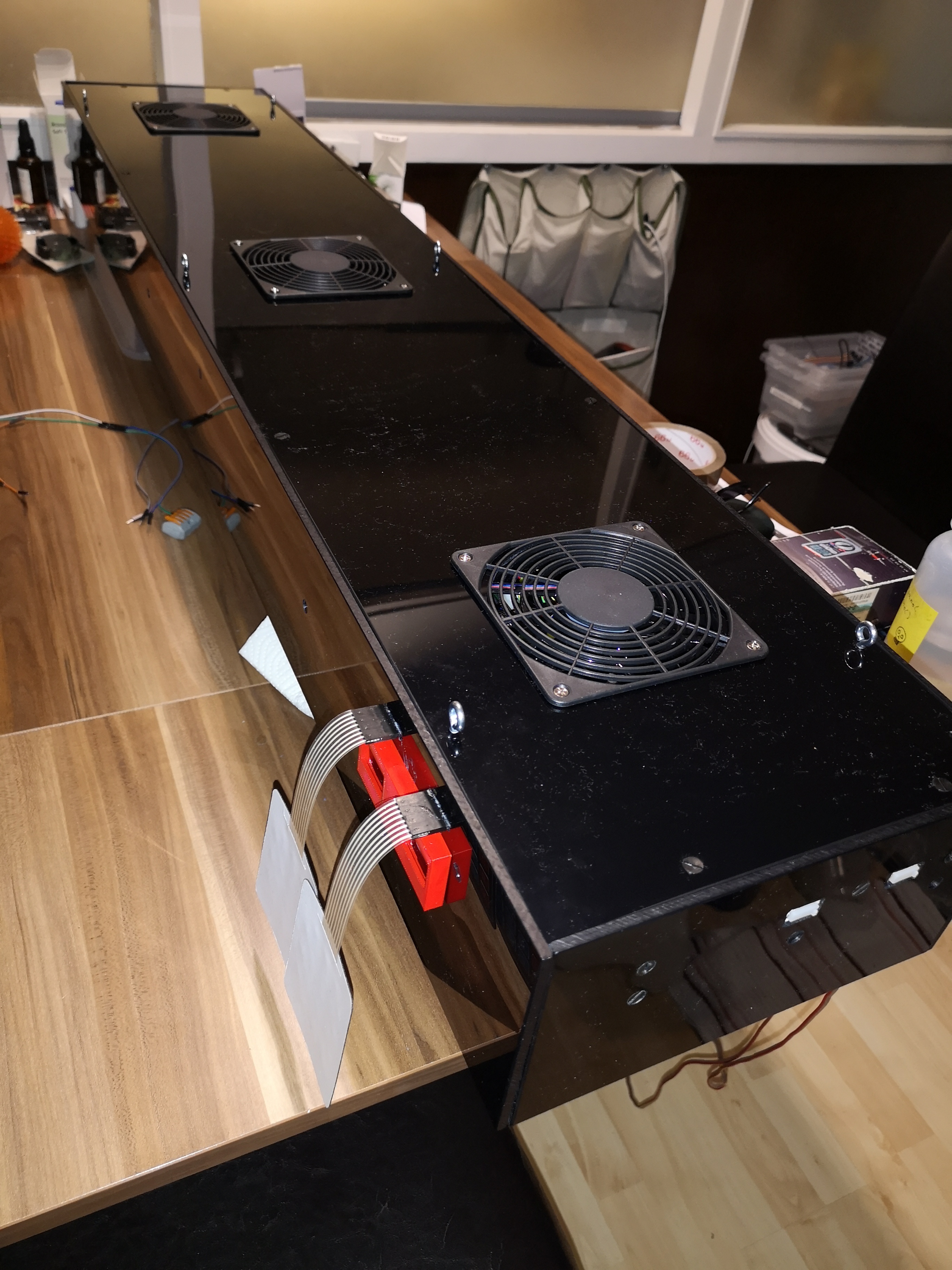

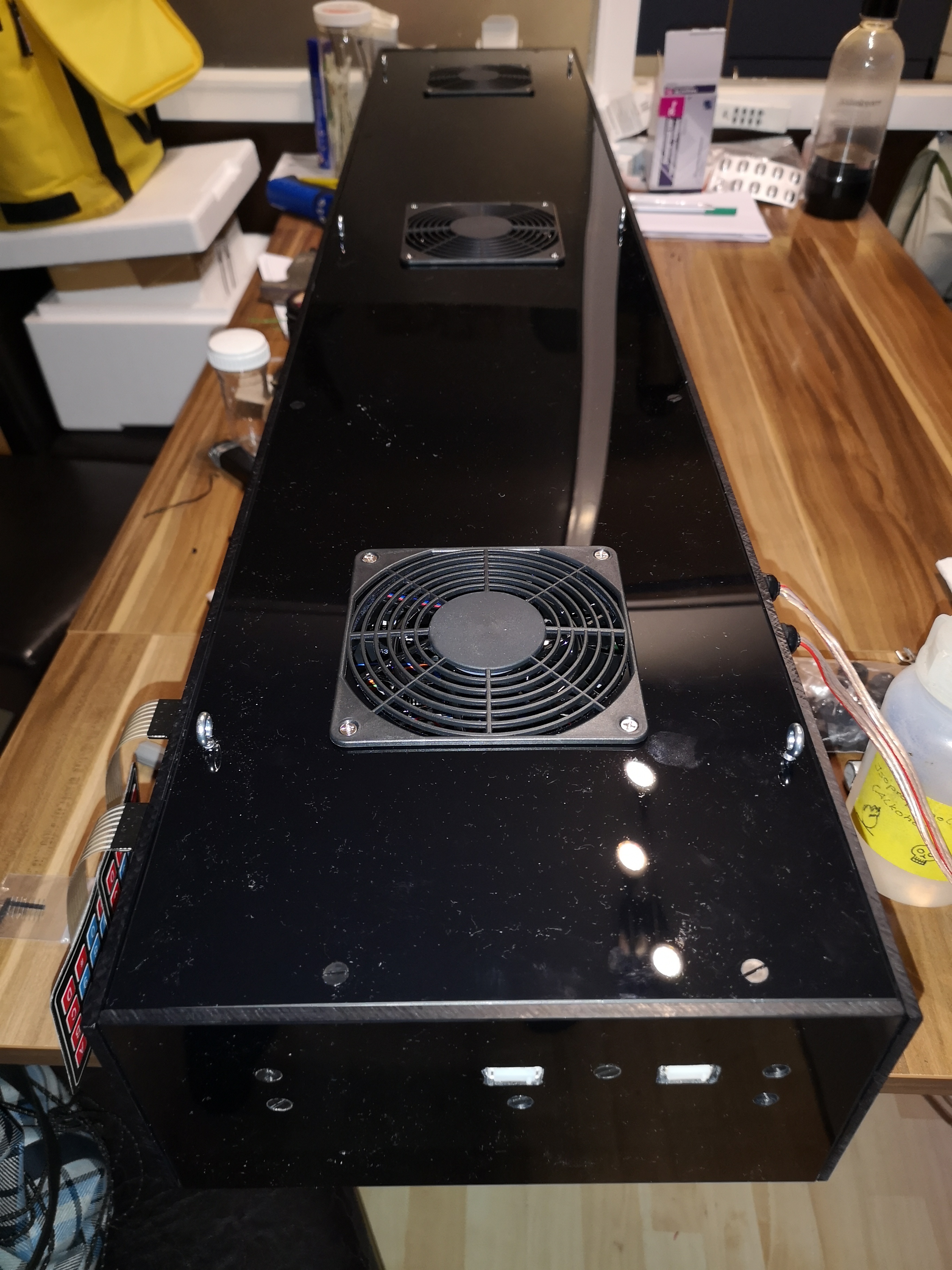

Der Krönende Abschluss, der Deckel mit den Lüftern wird erstellt. Anzeichnen, Ausschneiden ,Lüfter einbauen und anschließen. Die aussenliegenden Lüfter saugen die warme Luft raus und Starten bei >30°C ,der mittlere pustet die Luft hinein bei >35°C.

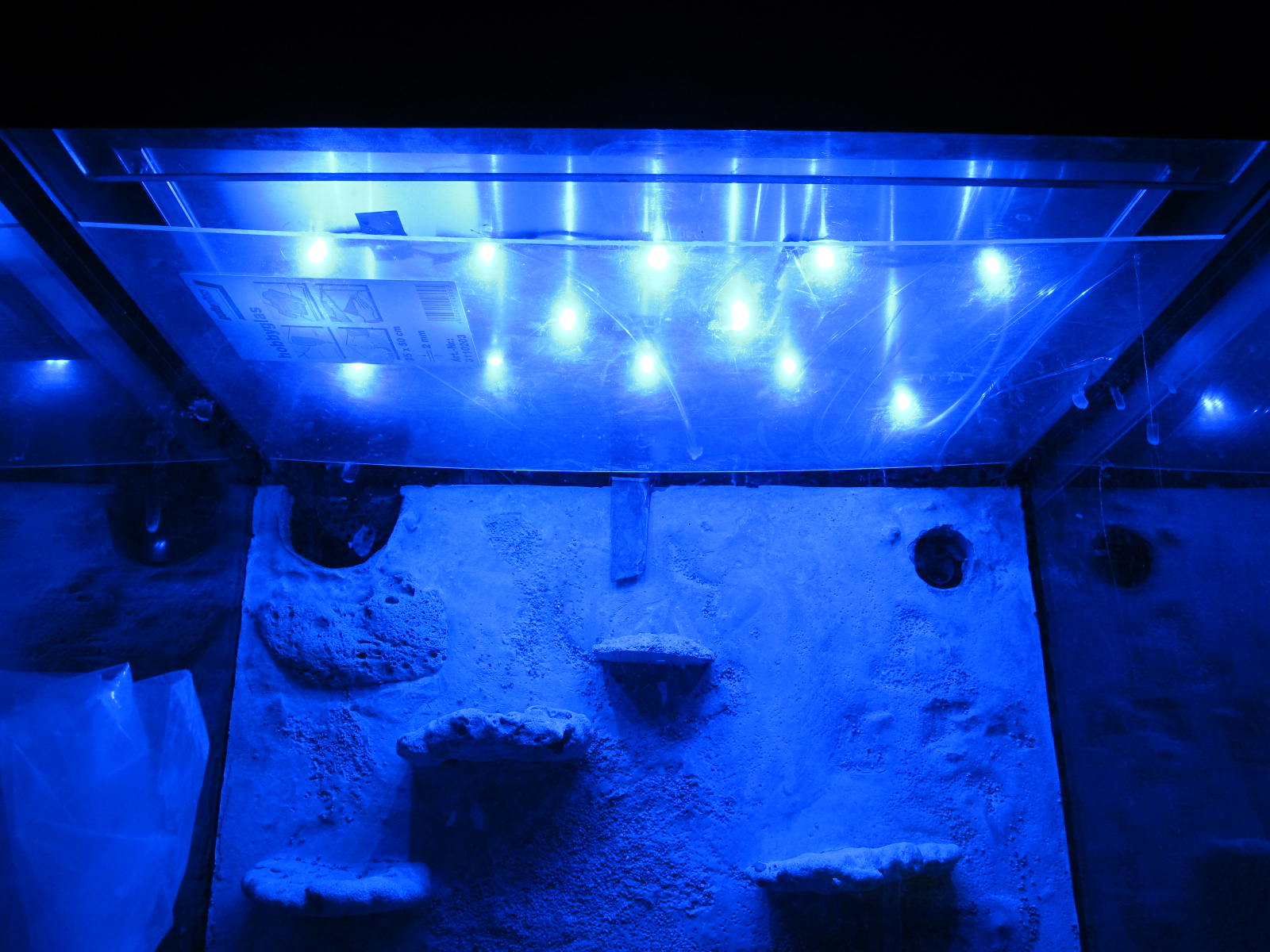

Und dann das Werk in Aktion begutachten! Mir gefälls







Noch ein kleines ,nicht ganz perfektes, Video


So das war es , ein paar Daten , schwer ist sie geworden stolze 12kg und bringt bei 100% 206,5 Watt.
Nun würde mich freuen wenn Henning sie beim nächsten Treffen mal vermessen würde um zu sehen ob sie auch was kann
Danke für eure Aufmerksamkeit
